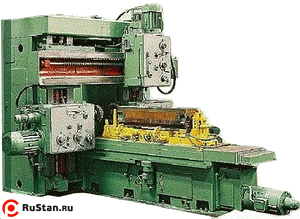

Станок продольно-фрезерный двухстоечный 6Г606
| Модель: |  |
6Г606 |
| Артикул: | |
6Г606 |
| Изготовитель: |  |
Белоруссия |
Продольно-фрезерный двухстоечный станок 6Г606 предназначен для обработки крупных деталей весом до 2500 кг из черных и цветных металлов, а также различных сплавов и пластмасс. Фрезерование заготовок производится главным образом торцовыми фрезами, но может производиться фрезерование цилиндрическими фрезами, обработка пазов и уступов дисковыми фрезами, а также можно применять концевые, фасонные и угловые фрезы.
Широкий диапазон скоростей шпинделей, подач стола и шпиндельных бабок и достаточная жесткость станка позволяют производить на нем как обычное, так и скоростное фрезерование и обрабатывать детали из высоколегированных сталей и легких сплавов.

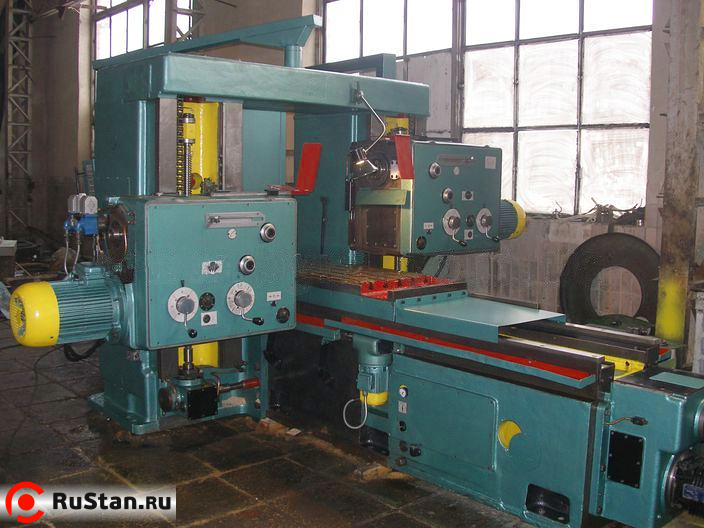

Станок 6Г606 имеет традиционную компоновку для продольно-фрезерных двухстоечных станков и состоит из неподвижной станины, являющейся основанием, и двух стоек, крепящихся к ней. По направляющим станины перемещается стол, на котором крепится обрабатываемая деталь, а по направляющим стоек перемещаются горизонтальные шпиндельные бабки.
В шпиндельной бабке продольно-фрезерного станка 6Г606 смонтированы коробка скоростей, механизмы автоматического отвода и подвода инструмента, зажима и отжима гильзы. Механизм подач стола имеет бесступенчатое регулирование, осуществляемое от электродвигателя постоянного тока. Электроаппаратура станка сосредоточена в отдельно стоящем электрошкафу.
Технические характеристики 6Г606 | |
|---|---|
| Характеритсика | Значение |
| Размеры рабочей поверхности стола, мм | 2000х630 |
| Наибольший ход стола, мм | 2000 |
| Наибольшее расстояние от середины рабочей поверхности стола до торца горизонтального шпинделя, мм | 430 |
| Наибольшее расстояние от рабочей поверхности стола до торца вертикального шпинделя, мм | 760 |
| Наибольшее расстояние от рабочей поверхности стола до оси горизонтального шпинделя, мм | 560 |
| Количество скоростей шпинделя | 21 |
| Пределы частот вращения шпинделя, об/мин | 20-2000 |
| Количество ступеней подач стола (бесступенчатое) | + |
| Пределы рабочих подач, мм/мин | 5-4000 |
| Скорость быстрого перемещения стола, мм/мин | 8000 |
| Регулирование подач (бесступенчатое) | + |
| Пределы подач шпиндельных бабок, мм/мин | 8-2000 |
| Скорость быстрого перемещения шпиндельных бабок, мм/мин | 2000 |
| Скорость перемещения траверсы, мм/мин | 720 |
| Наибольшее перемещение гильзы, мм | 200 |
| Мощность главного привода, кВт | 15 |
| Габаритные размеры станка 6Г606, мм: | 6200x3780x3600 |
| Масса 6Г606 станка с электрооборудованием, кг | 21950 |
