Универсально-фрезерный станок Optimum МТ50
Код товара:
1843
Нет в наличии
1 275 243 руб.
с НДС - на 29.12.2024 г.
| Модель: |  |
Opti МТ50 |
| Артикул: | |
3336005 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии (1)
- Отзывы
Универсально-фрезерный станок Optimum МТ50 предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.
Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.
Особенности конструкции
- Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;
- Галогенная станочный светильник с фокусированным лучом;
- Автоматическая и механическая подача пиноли;
- Контейнеры для горизонтального фрезерования с прикреплением к задней части;
- Автоматическое отключение по оси X;
- Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
- Поворотная влево и вправо на ± 90° фрезерная головка;
- Масляная ванна зубчатого приводного механизма шпинделя;
- Вращение шпинделя;
- Система охлаждения;
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
- Поворотное XY основание на 45° с обеих сторон.
Технические характеристики Opti МТ50 |
|
|---|---|
| Характеристика | Значение |
| Мощность | 4.5 кВт |
| Напряжение | 380 В |
| Конус шпинделя | SK 40 |
| Мах ø сверления | 25 мм |
| Мощность вертикального шпинделя | 1,1 / 2,2 кВт |
| Мощность горизонтального шпинделя | 1.5 кВт |
| Max ⌀ торцевой фрезы | 100 мм |
| Max ⌀ концевой фрезы | 25 мм |
| Максимальный диаметр рассверливания в стали | 30 мм |
| Размер стола | 1000 х 240 мм |
| Мin расстояние от шпинделя до стола | 120 мм |
| Max расстояние от шпинделя до стола | 460 мм |
| Вылет вертикального шпинделя | 240-650 мм |
| Вылет горизонтального шпинделя | 0-185 мм |
| Поворот шпинделя | ± 90 ° |
| Частота вращения вертикального шпинделя | 115 - 1750 об/мин |
| Количество скоростей вертикального шпинделя | 8 |
| Частота вращения горизонтального шпинделя | 60 - 1350 об/мин |
| Количество скоростей горизонтального шпинделя | 9 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 4 |
| Расстояние между Т-образными пазами на столе | 50 мм |
| Максимальная грузоподъемность | 160 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 580 мм |
| Ручное перемещение по оси Y | 200 мм |
| Ручное перемещение по оси Z | 340 мм |
| Автоматическое перемещение по оси X | 500 мм |

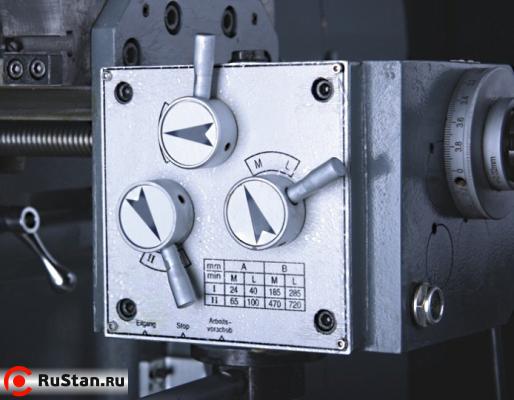

| Рабочая подача по оси X | 24 - 720 мм |
| Патрон шпинделя | SK 40 |
| Диапазон поворота фрезерной головки по X - Y плоскости | ± 45 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход шпинделя | 120 мм |
| Мощность двигателя подачи СОЖ | 0.04 кВт |
| Вес Opti МТ50 | 900 кг |
| Вес (брутто) | 1050 кг |
| Габариты (Д*Ш*В) | 1150x1500x2080 мм |
| Габариты упаковки (Д*Ш*В) | 1290x1220x2100 мм |
Стандартная комплектация
- Зубчатый патрон 1-16 мм / Вт 18;
- Сверлильный патрон оправки ISO40 / B18;

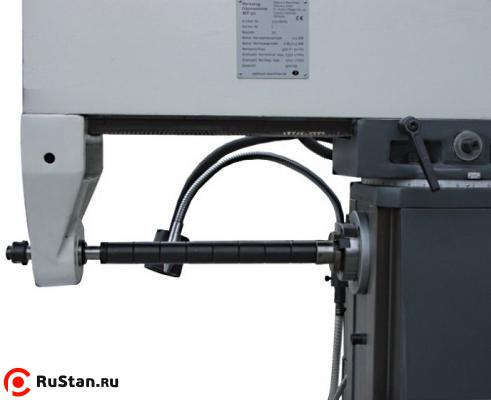

- Горизонтальный фрезерный шпиндель Ø 22 мм / 27 мм;
- Фрезерный патрон Ø 4-16 мм;
- Редукционные муфты ISO 40-MK 3 / ISO 40-MK 2;
- Серьга вертикальная и горизонтальная;
- Т-гайки;
- Выталкиватель;
- Комплект инструментов.
