Токарно-винторезный станок JET GH-2680ZH DRO c УЦИ
Код товара:
233
Нет в наличии
3 200 000 руб.
с НДС - на 02.12.2025 г.
| Модель: |  |
GH-2680ZH DRO |
| Артикул: | |
50000790T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Токарно-винторезный станок JET GH-2680ZH c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Преимущества станка:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна

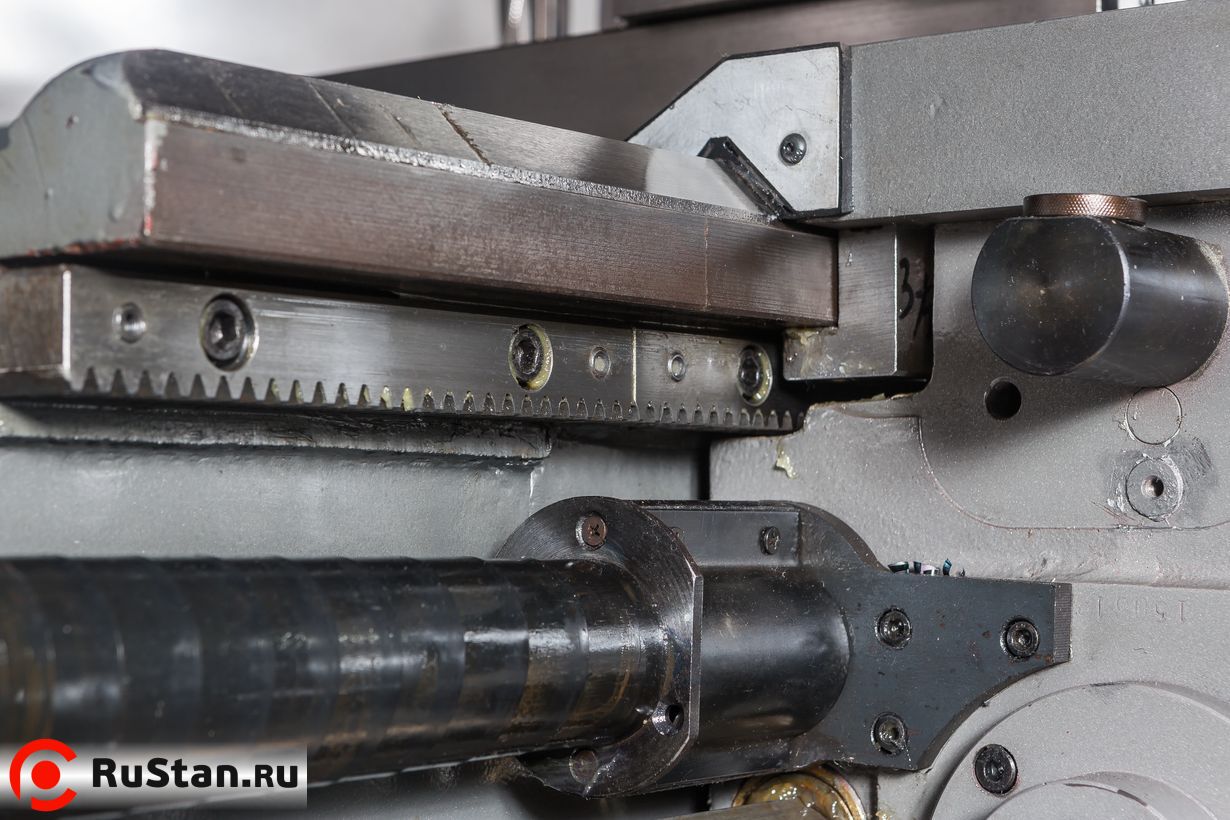

- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

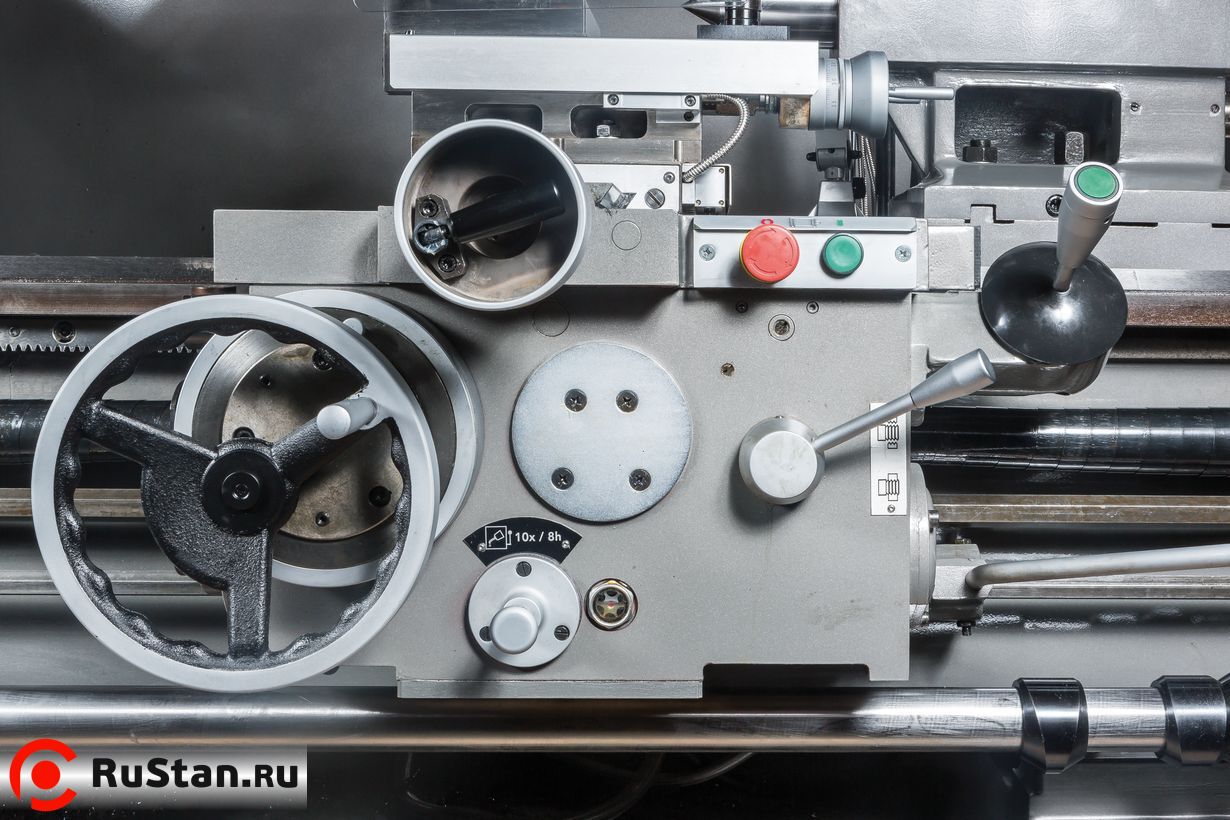

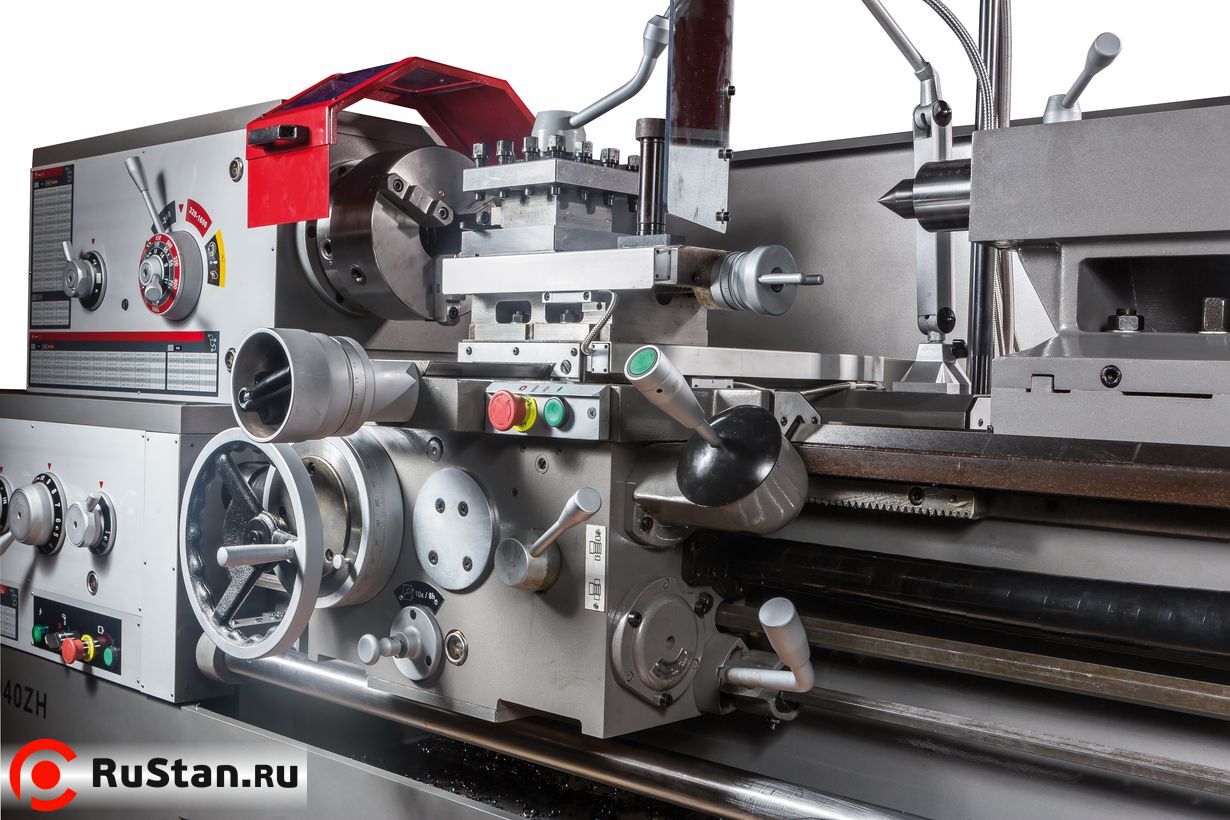

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя

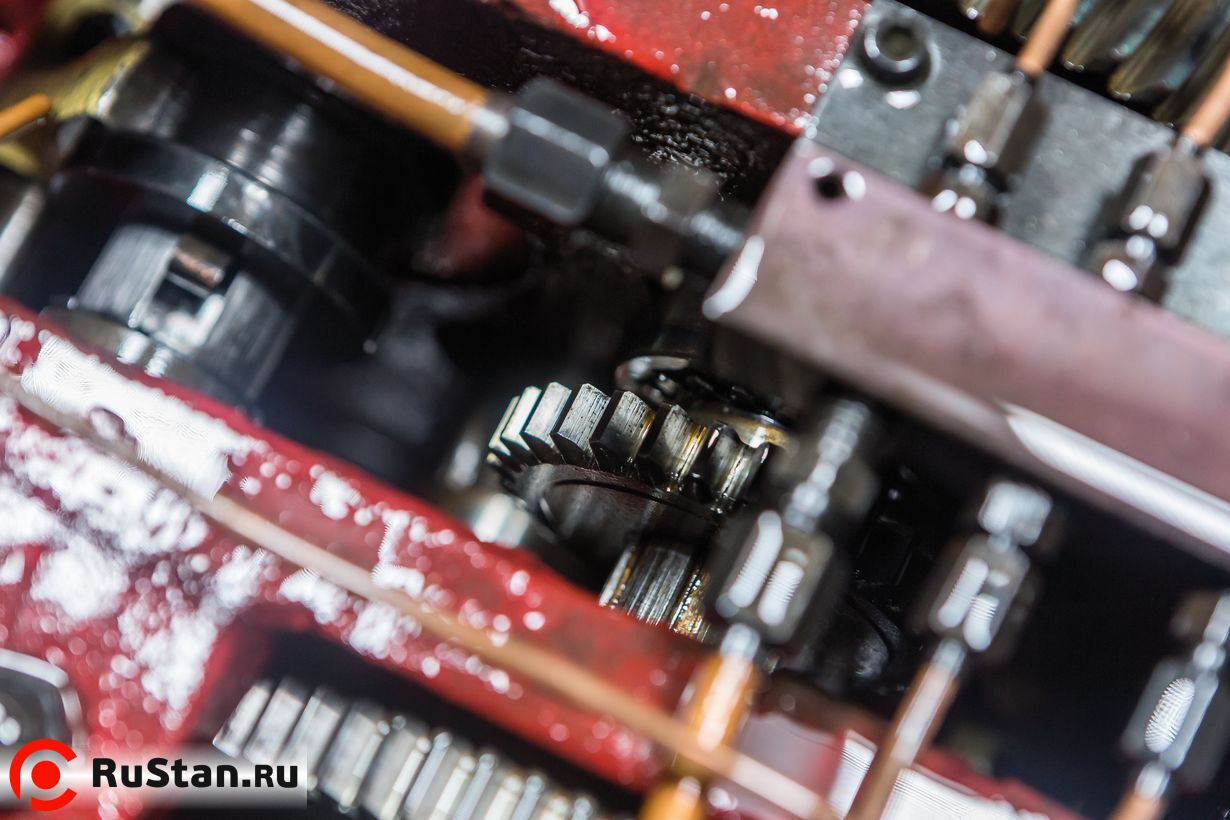

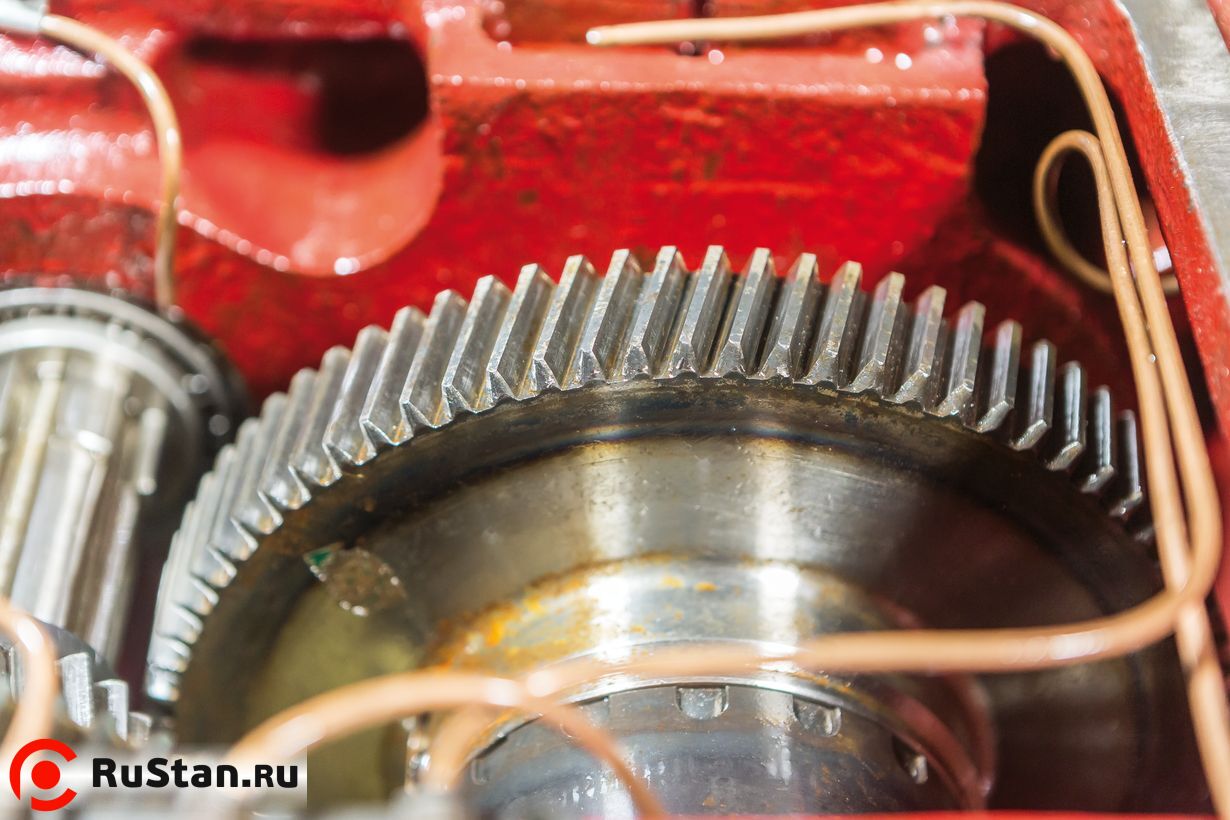

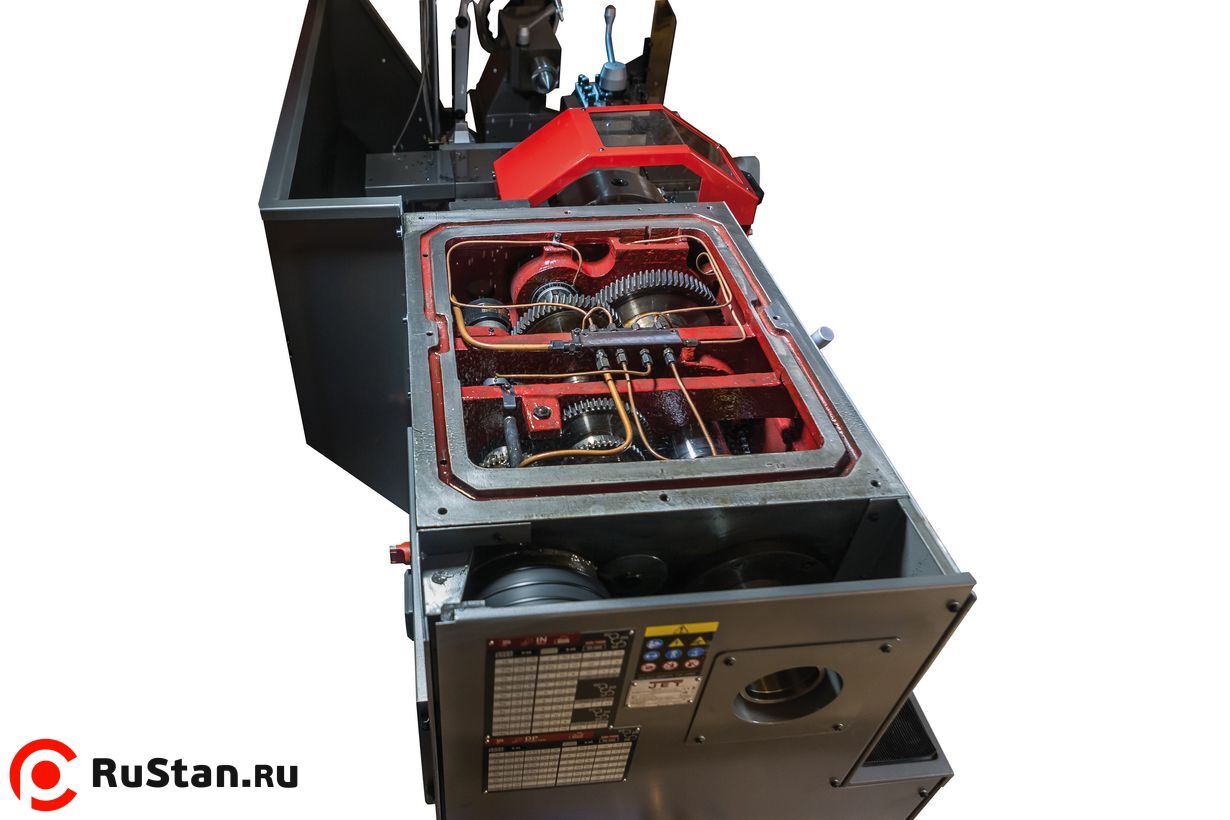

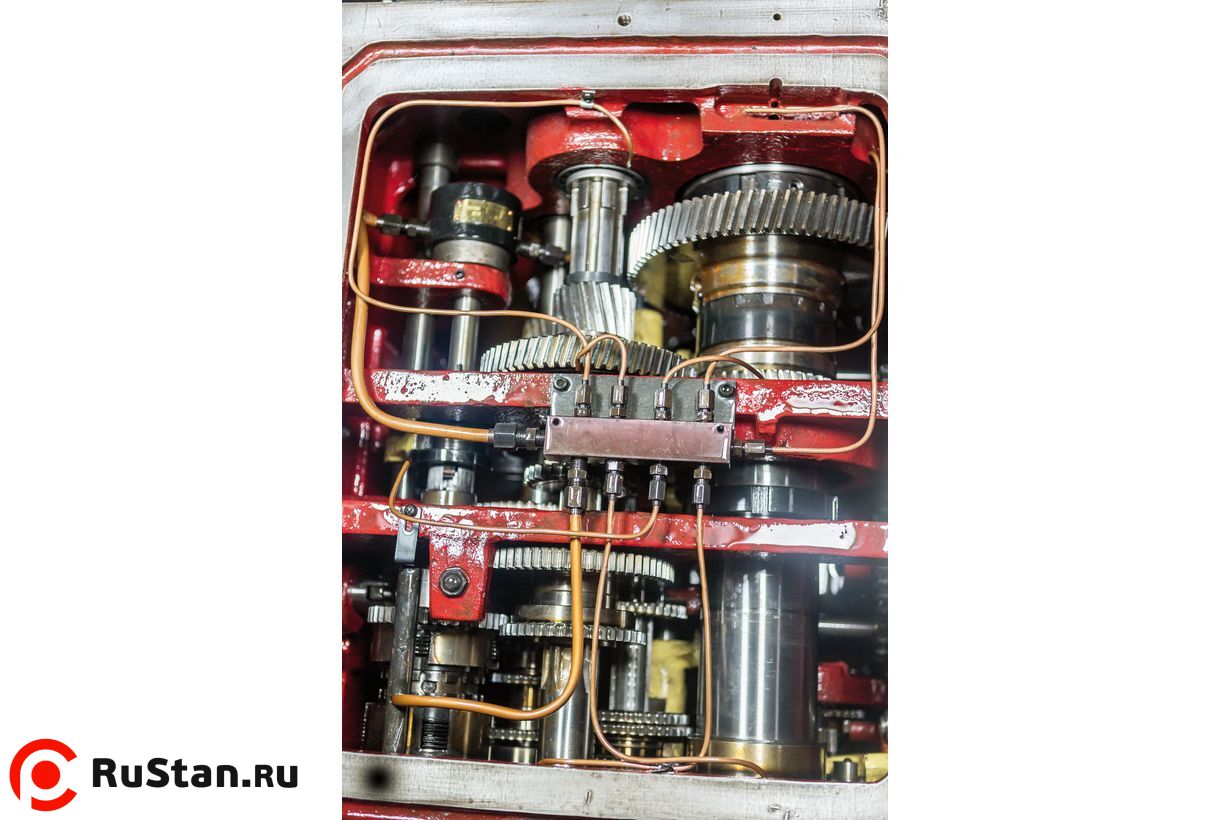

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок

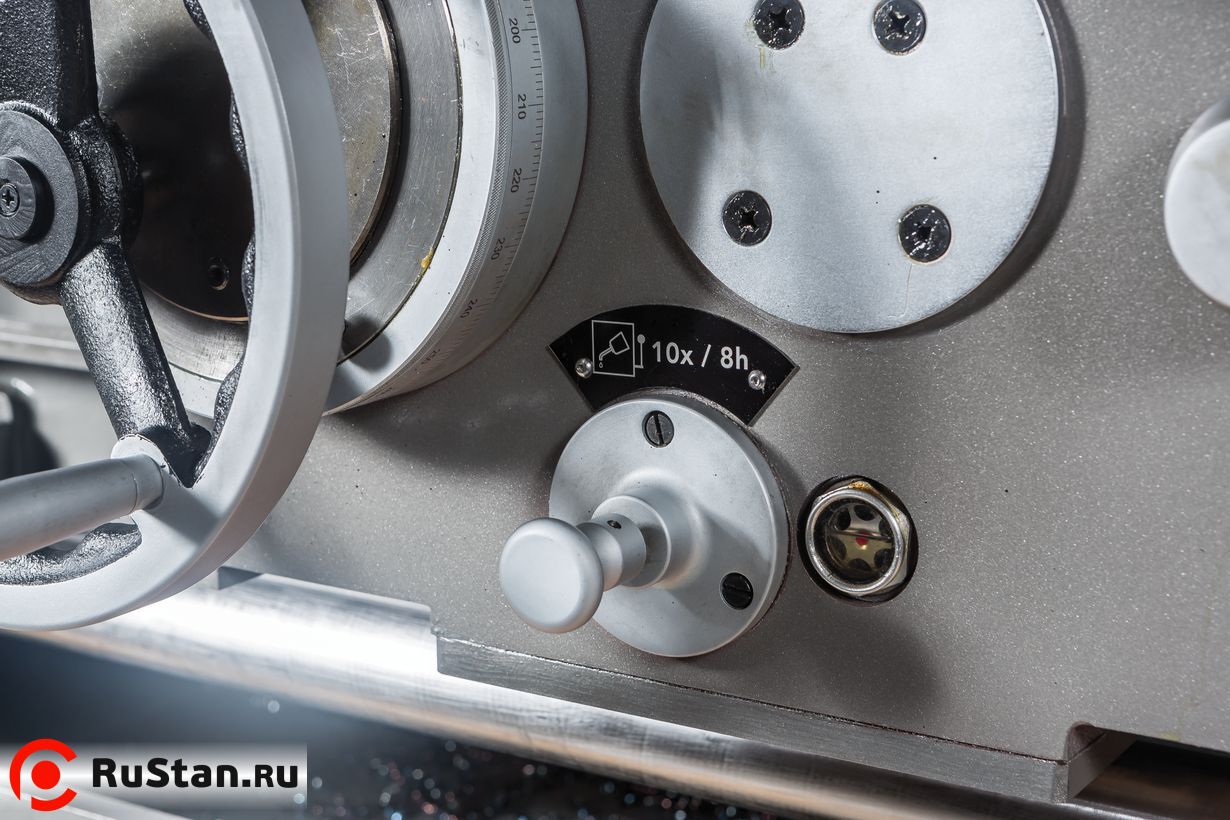

- Централизованная система подачи смазки продольного суппорта

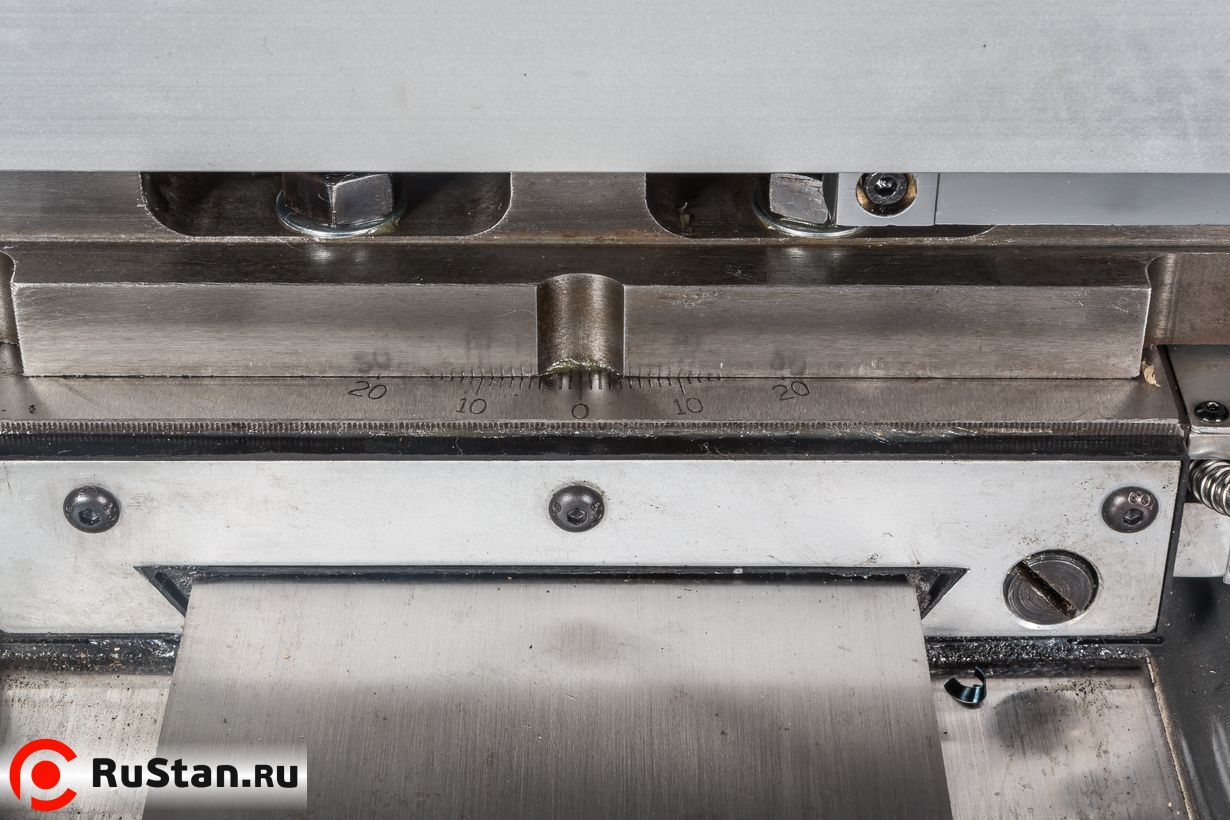

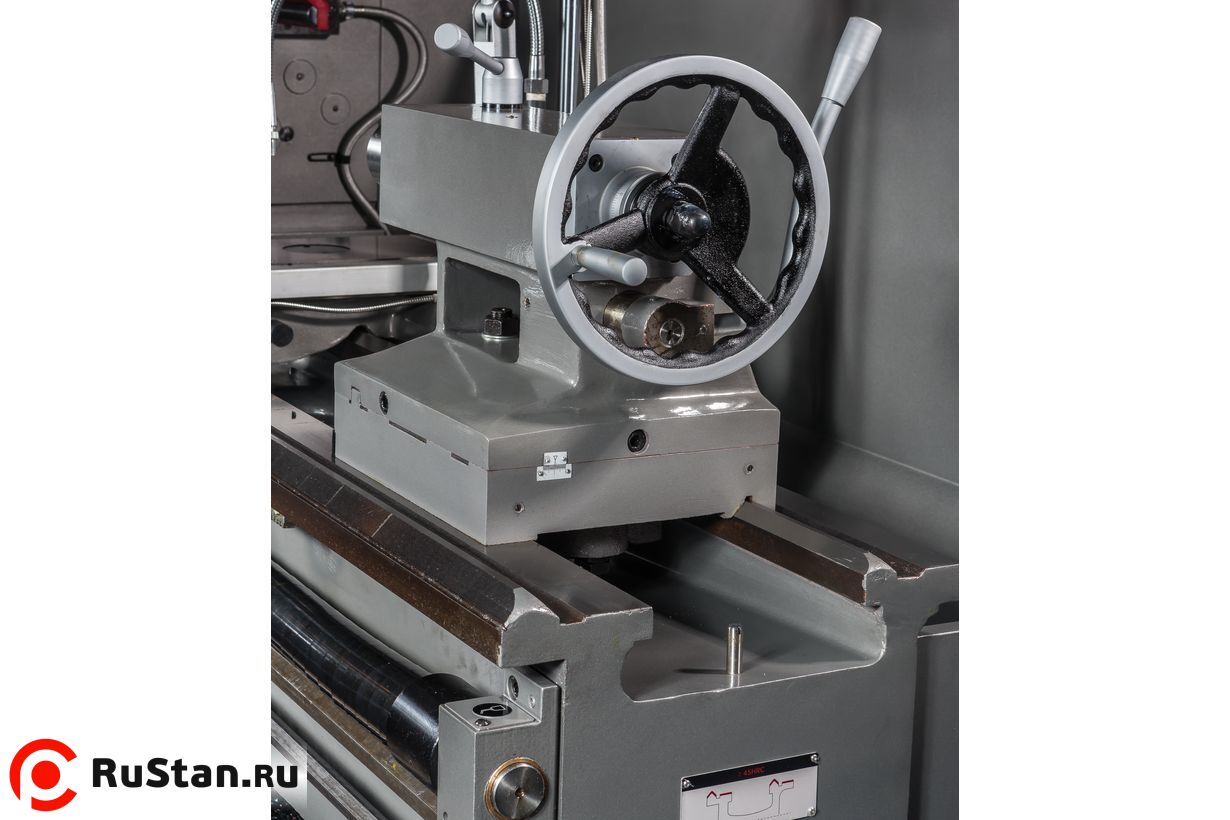

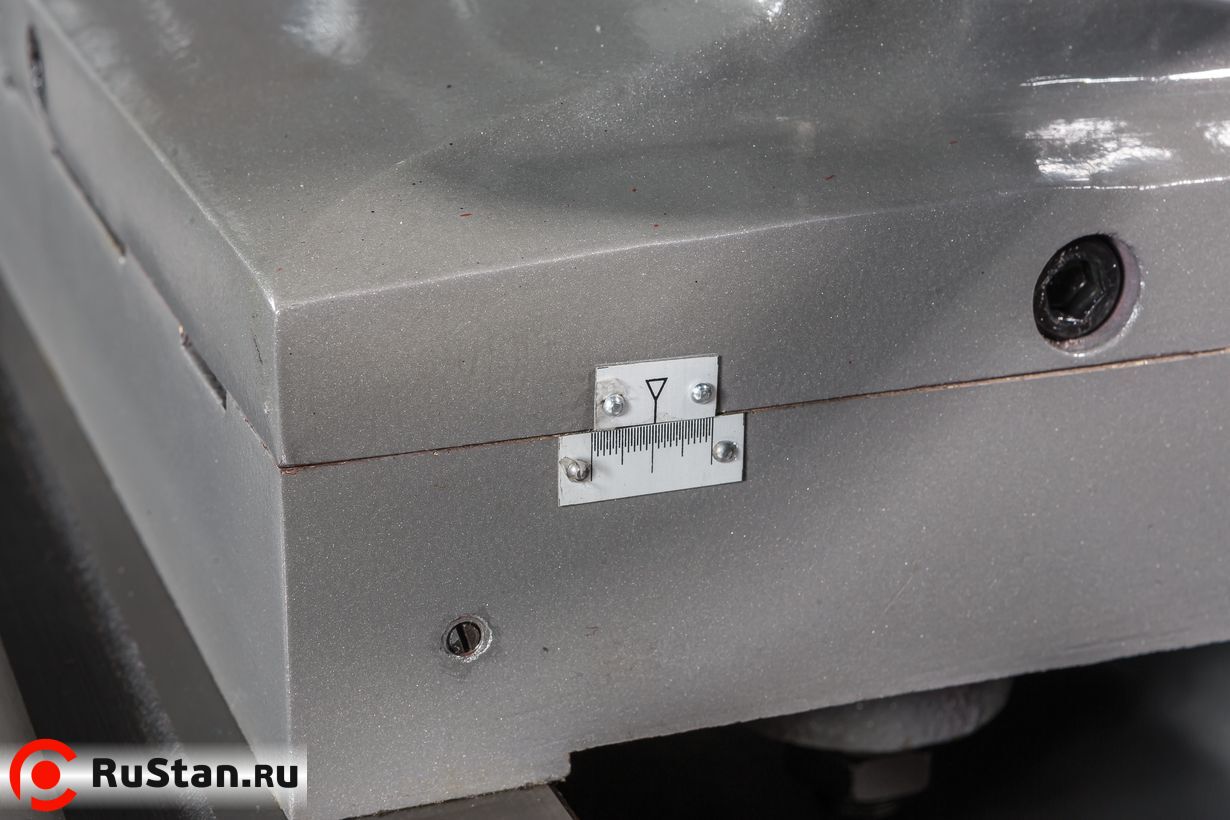

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

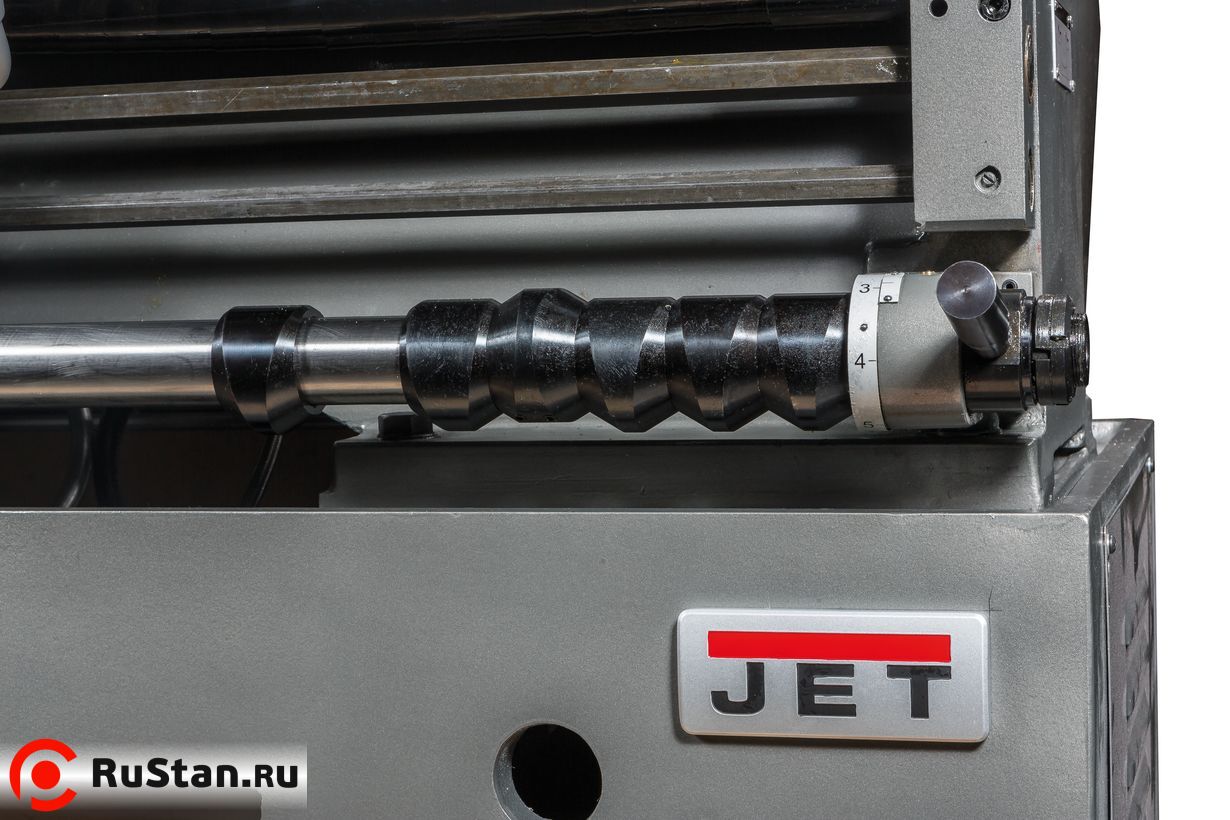

- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой
Технические характеристики GH-2680ZH DRO |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 660 |
| Диаметр обточки над поперечным суппортом, мм | 420 |
| Расстояние между центрами, мм | 2000 |
| Диаметр обточки над съемным мостиком, gap, мм | 870 |
| Длина съемного мостика, мм | 200 |
| Ширина станина, мм | 405 |
| Ход поперечного суппорта, мм | 370 |
| Ход верхнего продольного суппорта, мм | 145 |
| Диапазон оборотов шпинделя, об/мин | 36-1600 |
| Количество скоростей шпинделя | 12 |
| Внутренний конус шпинделя | Ø113 мм 1:20 |
| Передний конец шпинделя | DIN 55029 D1-8 |
| Диаметр проходного отверстия шпинделя, мм | Ø105 |
| Диапазон продольной подачи, мм/об | 0,063–2,52 |
| Количество продольных подач | 65 |
| Диапазон поперечной подачи, мм/об | 0,027–1,07 |
| Количество поперечных подач | 65 |
| Диапазон метрической резьбы, мм | 1–14 |
| Количество метрических резьб | 22 |
| Диапазон дюймовой резьбы, TPI | 28 – 2 |
| Количество дюймовых резьб | 30 |
| Диапазон модульной резьбы, MP | 0,5 – 7 |
| Количество модульных резьб | 18 |
| Диапазон питчевой резьбы, DP | 56 – 4 |
| Количество питчевых резьб | 24 |
| Шаг продольного ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 32x32 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Внутренний конус пиноли задней бабки | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Наружный диаметр пиноли задней бабки, мм | 75 |
| Диапазон неподвижного люнета, мм | 20–125/100–240 |
| Диапазон подвижного люнета, мм | 20–100 |
| Объем бака СОЖ, л | 15 |
| Объём масла (ориентировочно), л | 30 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 7,5 (10 л.с.) S1 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Мощность двигателя быстрой подачи, кВт | 0,37 |
| Общая потребляемая мощность станка, кВт | 10,8 |
| Устройство защиты потребителя, А | 25 |
| Страна производителя | Китай |
| Длина, мм | 3500 |
| Ширина, мм | 1270 |
| Высота, мм | 1460 |
| Масса GH-2680ZH DRO , кг | 3870 |
| Длина в упаковке, см | 380 |
| Ширина в упаковке, см | 147 |
| Высота в упаковке, см | 176 |
| Масса в упаковке, кг | 4000 |
Стандартное исполнение
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø400 мм
- Планшайба Ø630 мм, планшайба Ø250 мм

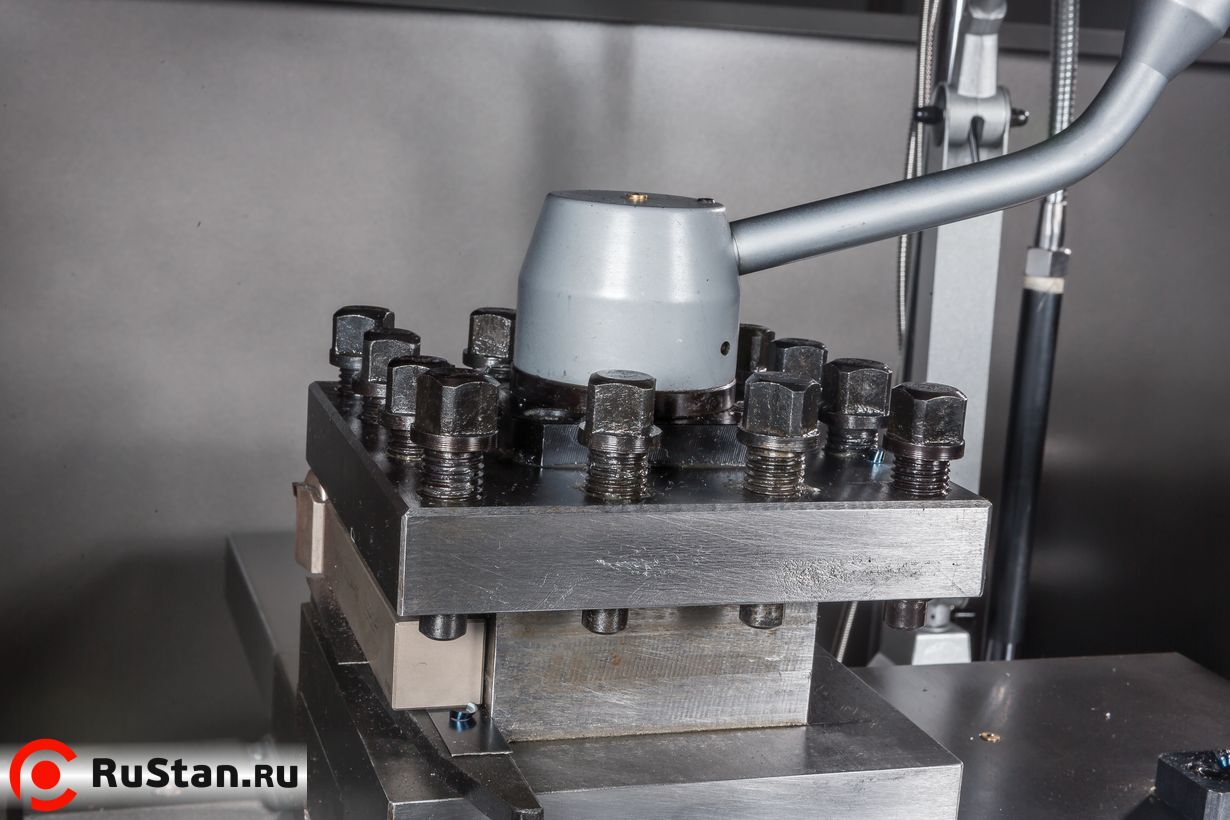

- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Упорный центр МК-5
- Переходная втулка Ø113/МК-5
- Подвижный люнет
- 2 неподвижных люнета
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Защита резцедержателя
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Задняя защитная стенка
- Поддон для сбора стружки

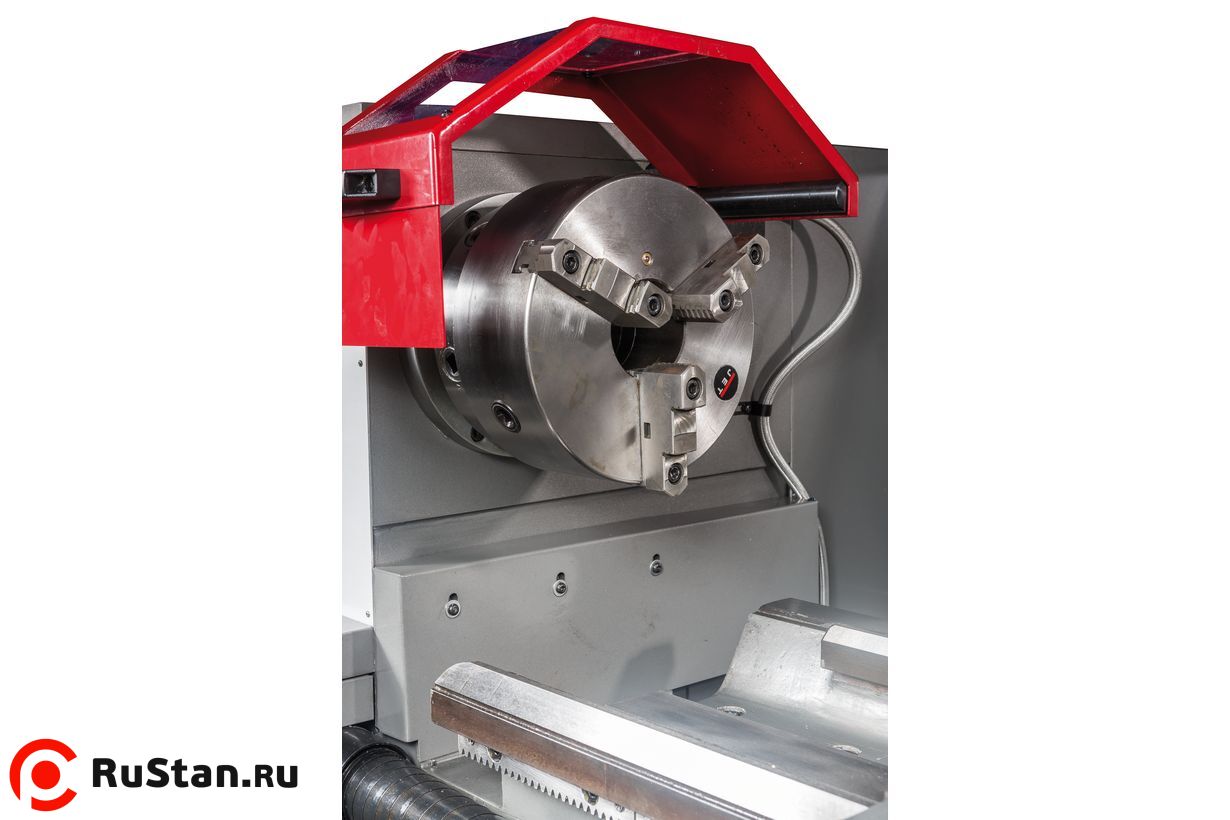

- Защитный экран патрона с концевым выключателем

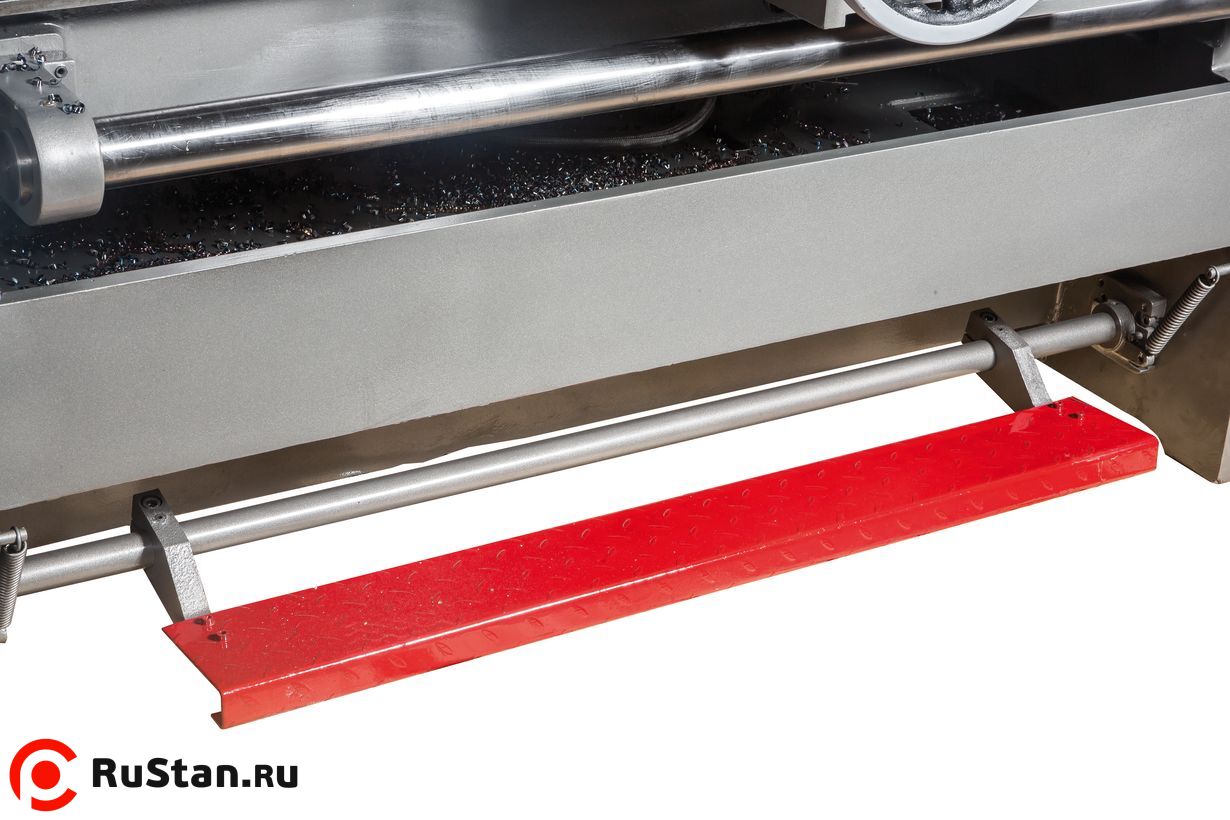

- Ножной тормоз шпинделя с концевым выключателем

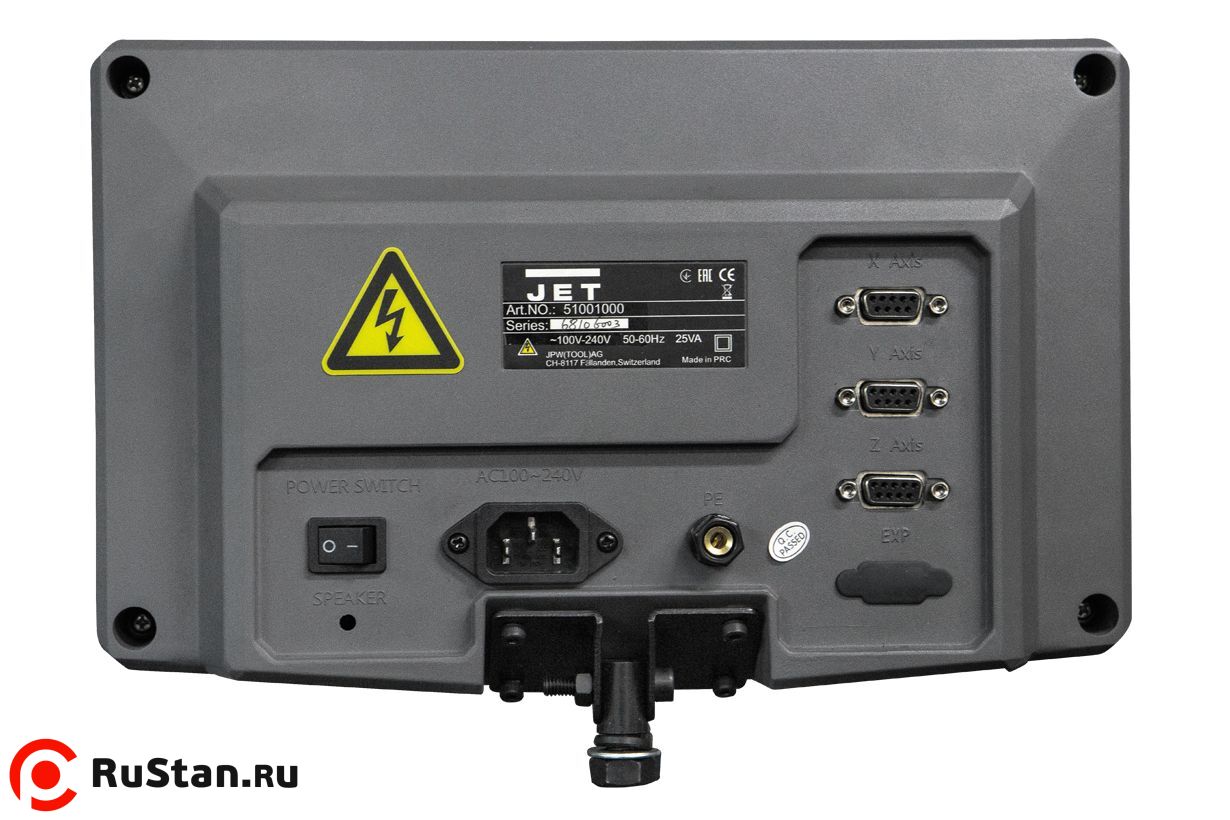

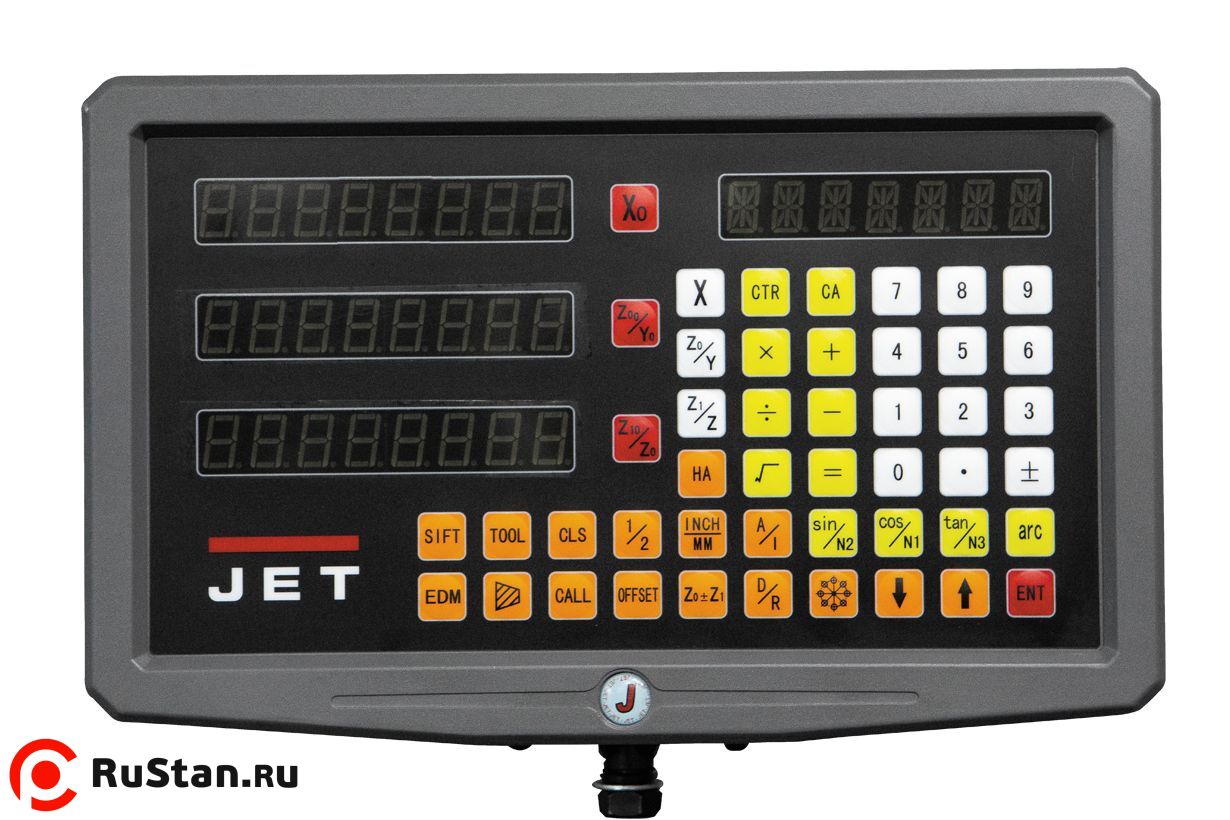

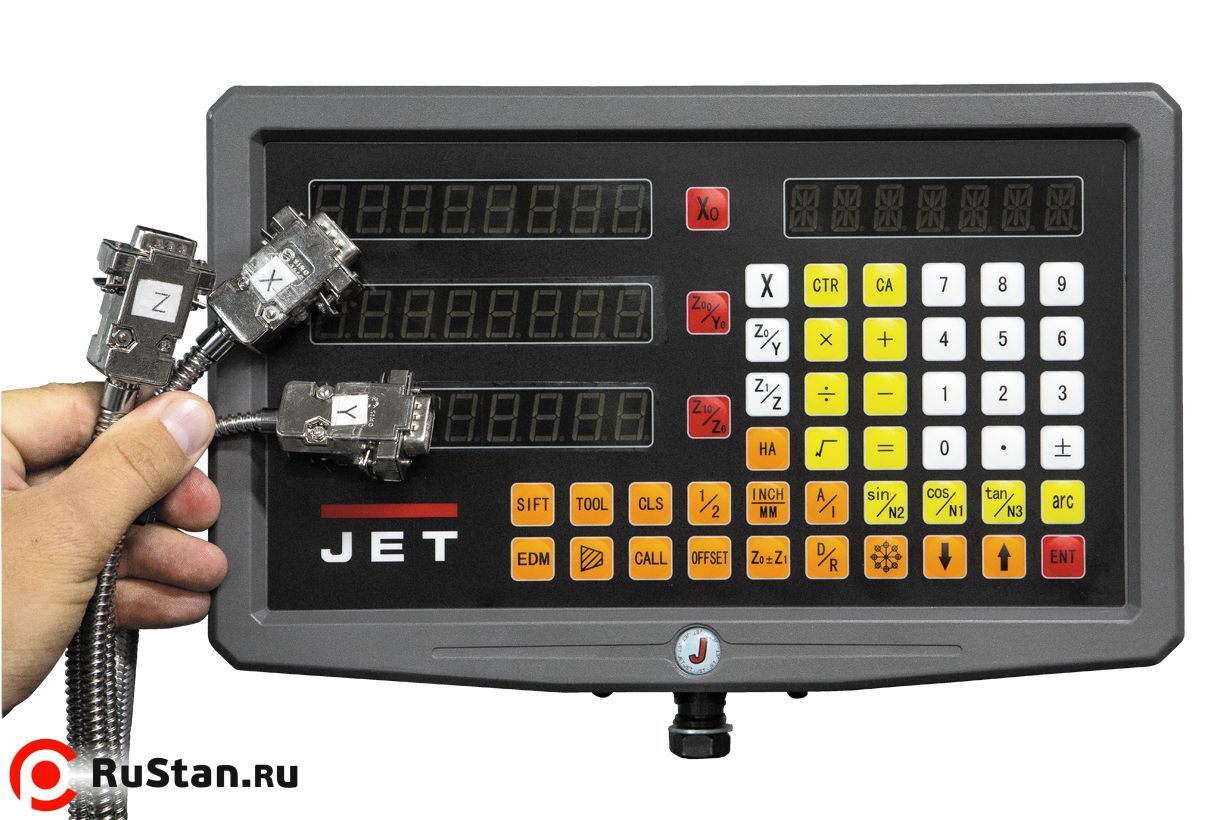

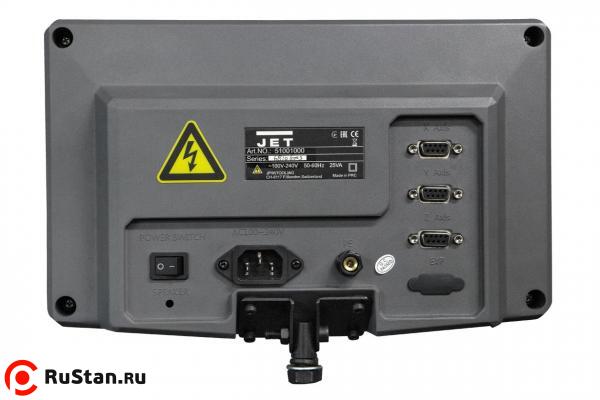

- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект установочных опор
Комплектация за дополнительную плату
