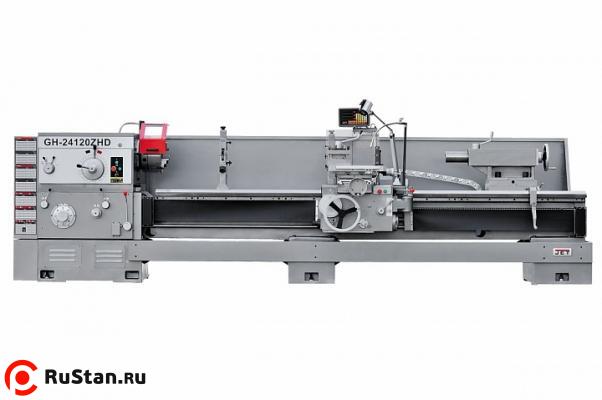

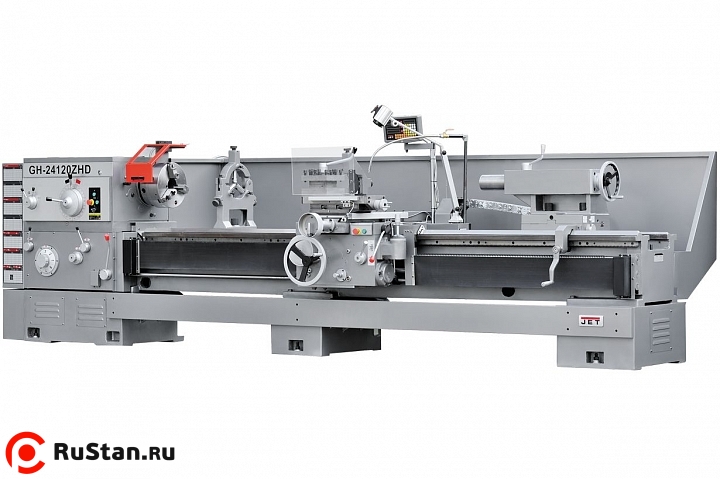

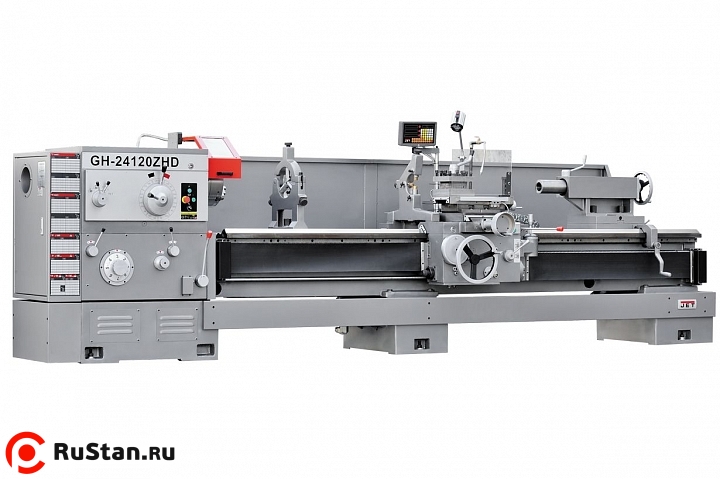

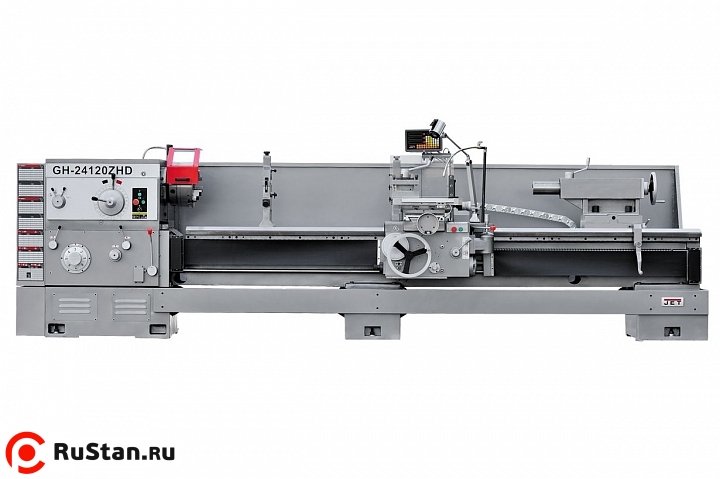

Токарно-винторезный станок по металлу JET GH-24120 ZHD DRO RFS

GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д.

Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб.

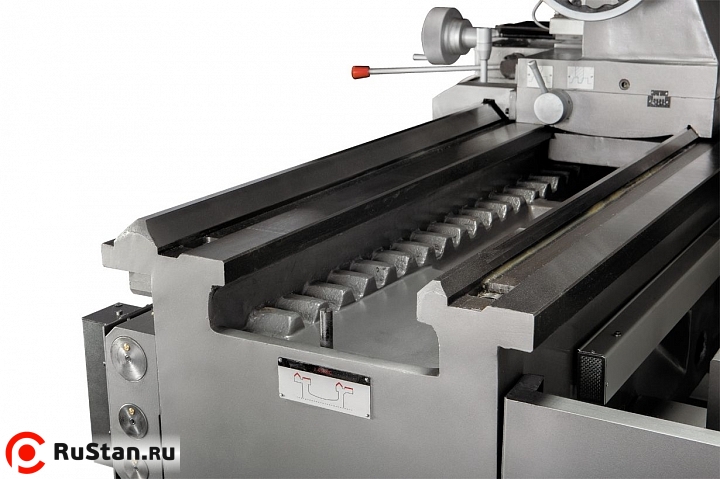

Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.

Особенности

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

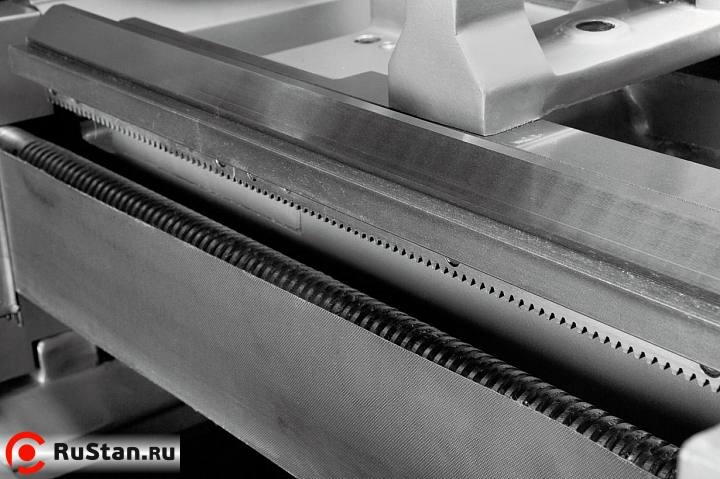

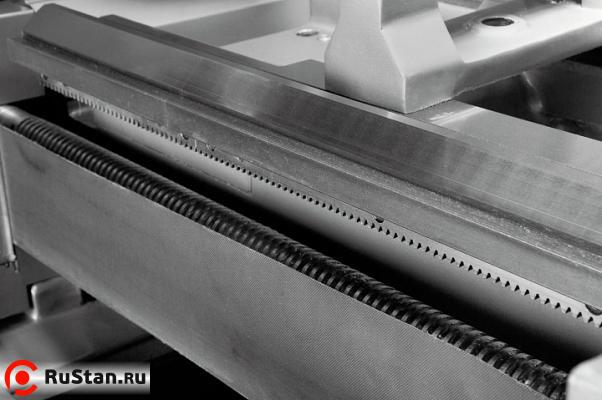

• Направляющие закалены и отшлифованы
• Передняя бабка с фрикционной муфтой
• Съемный мостик, для увеличения диаметра обработки на длине 310 мм
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия

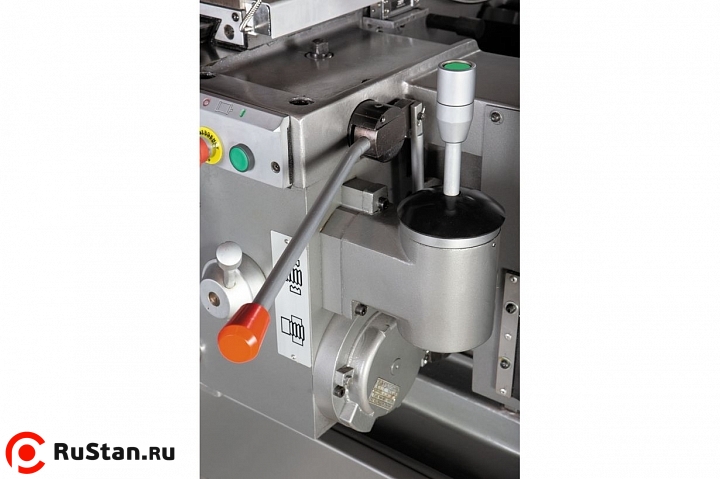

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

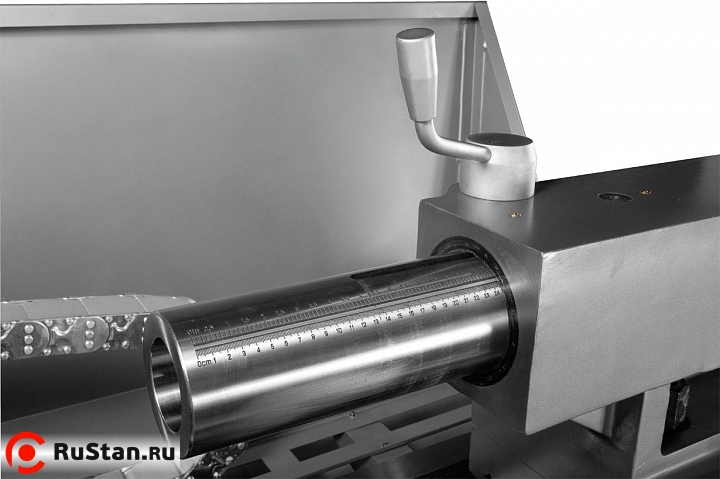

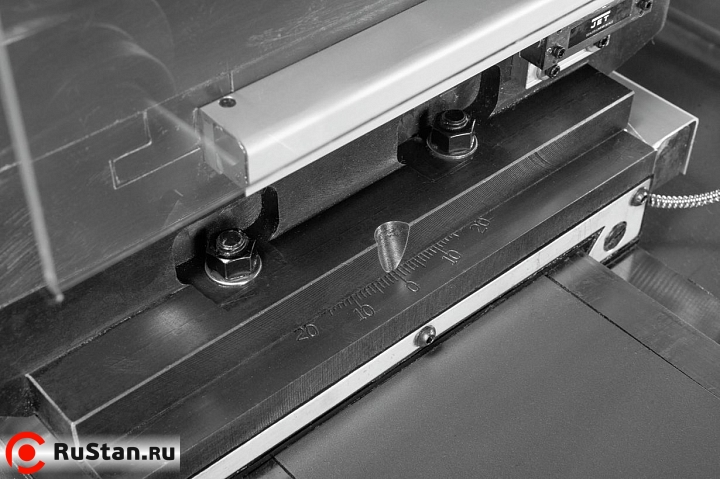

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Мощный двигатель 11 кВт
• Современный аналог 1М63, 16К30

Комплектация

• 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø500 мм
• Планшайба Ø650 мм

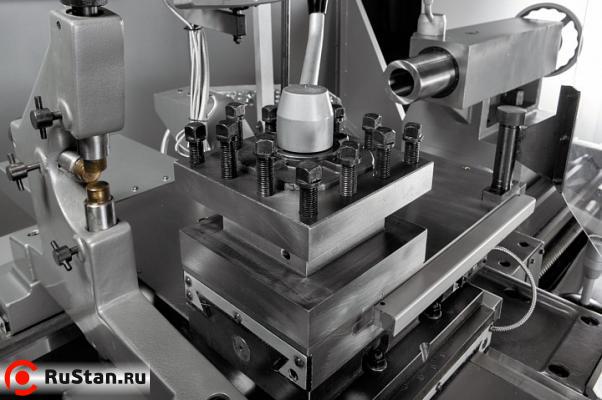

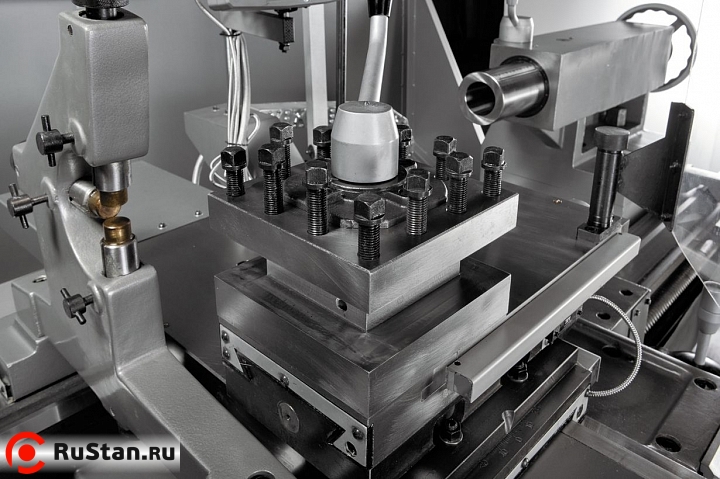

• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр
• Невращающийся упорный центр
• Переходная втулка

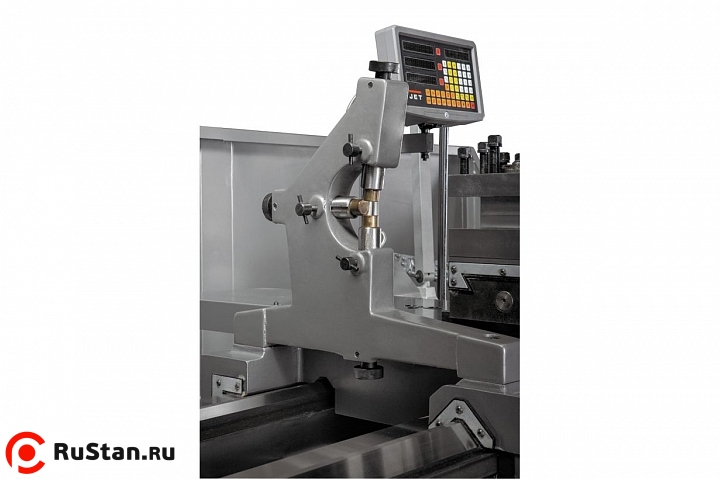

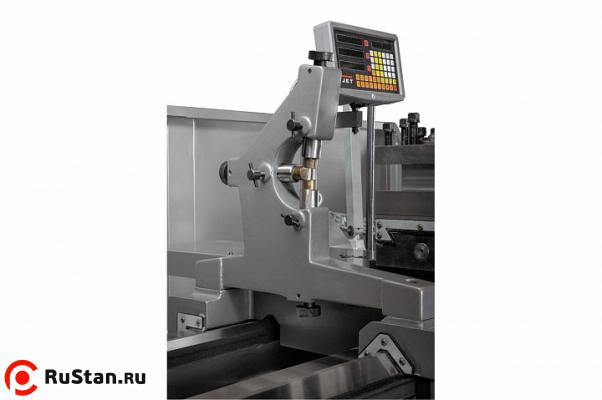

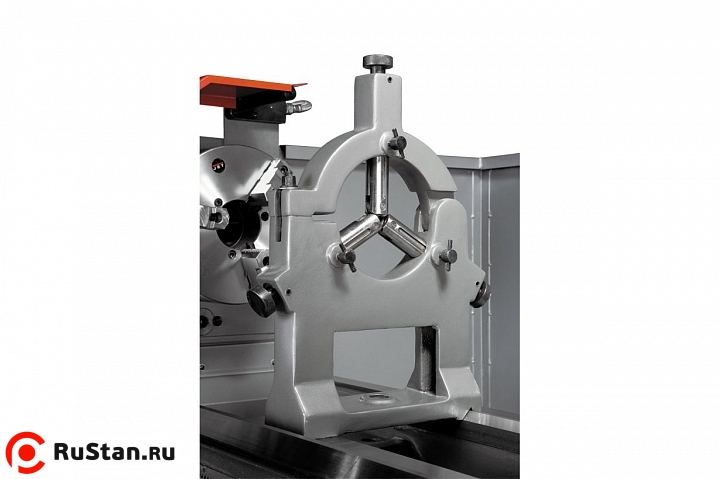

• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка

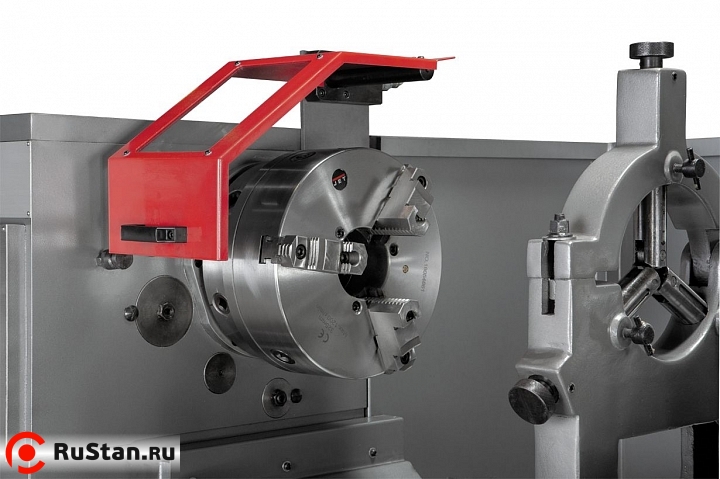

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта

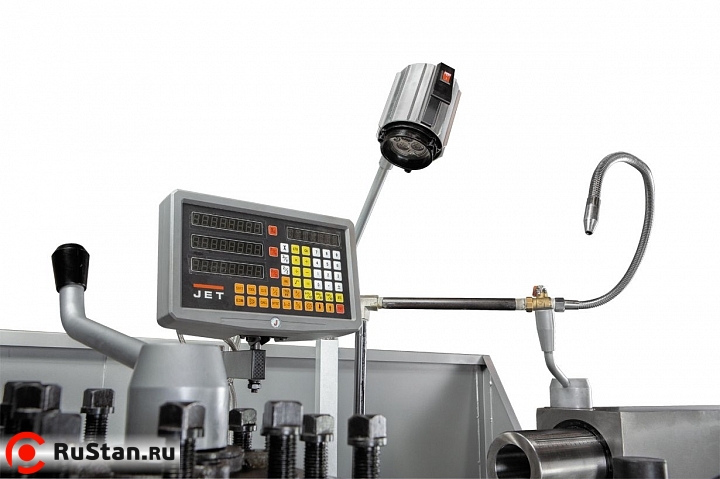

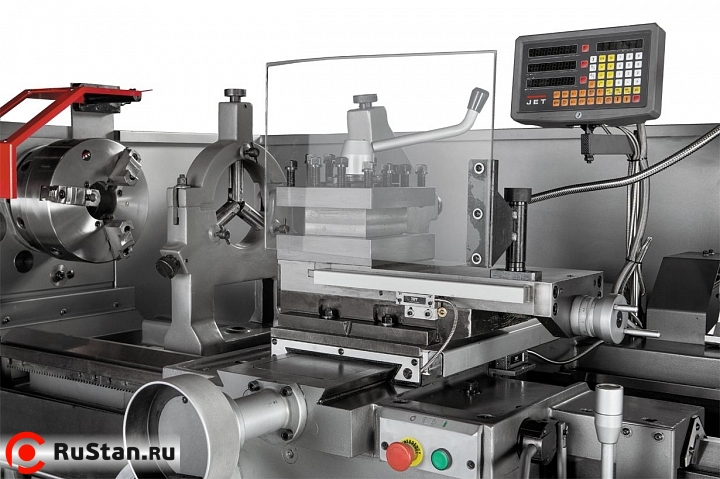

• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

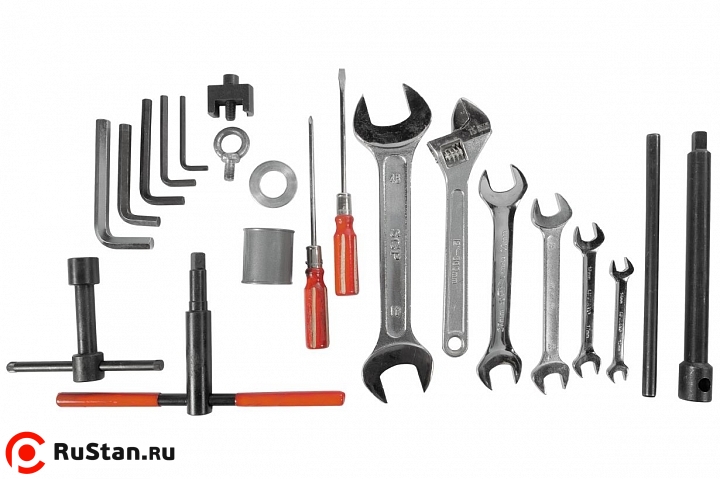

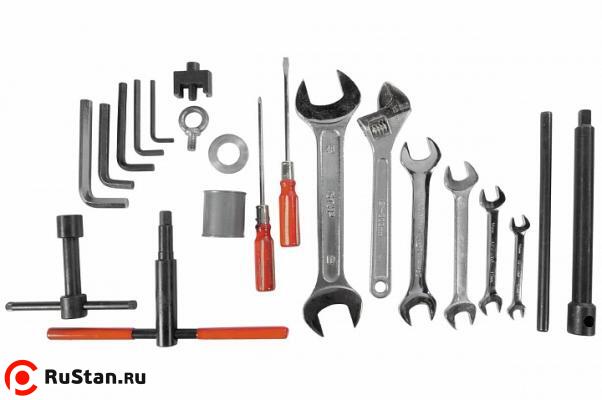

• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор
