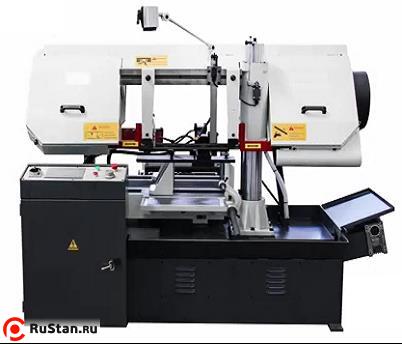

Автоматический ленточнопильный станок колонного типа Stalex BS-5040

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы

- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 500мм.
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 4 скорости вращения полотна.
- Подсветка зоны резания.
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
- Сенсорный дисплей управления
- Шнековый конвейер

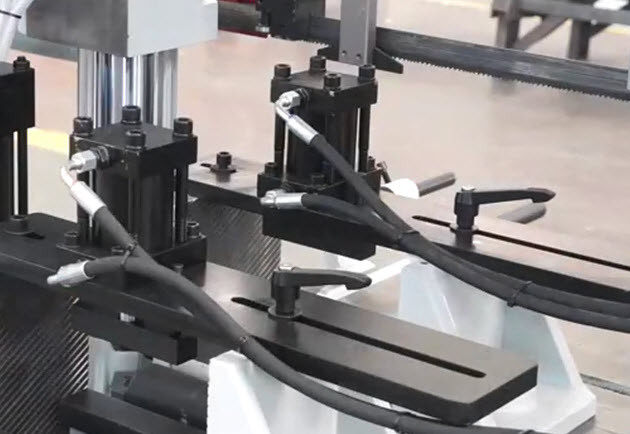

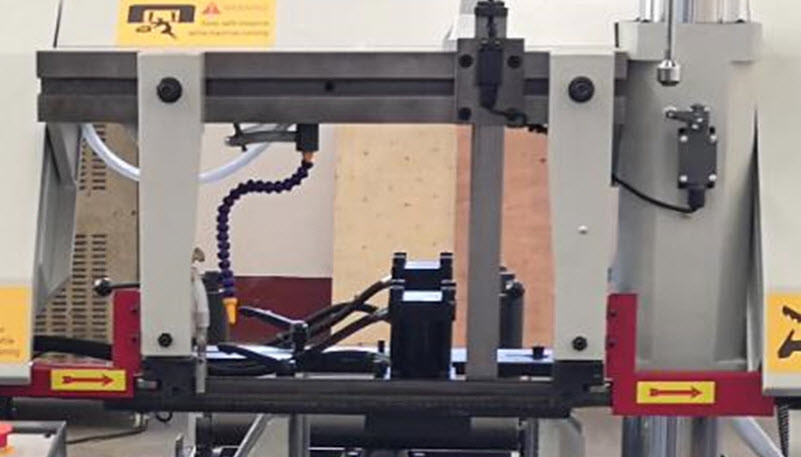

	Гидравлические тиски + прижимы для пакетной резки
	ПЛК станка

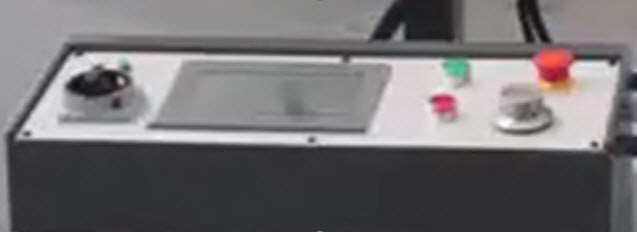

	Пульт станка

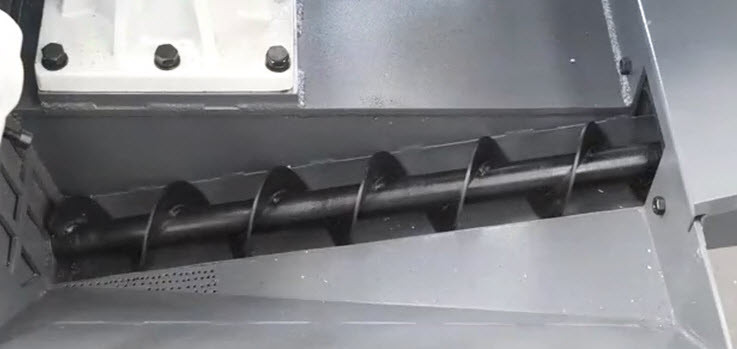

	Шнековый конвейер в стандартной комплектации

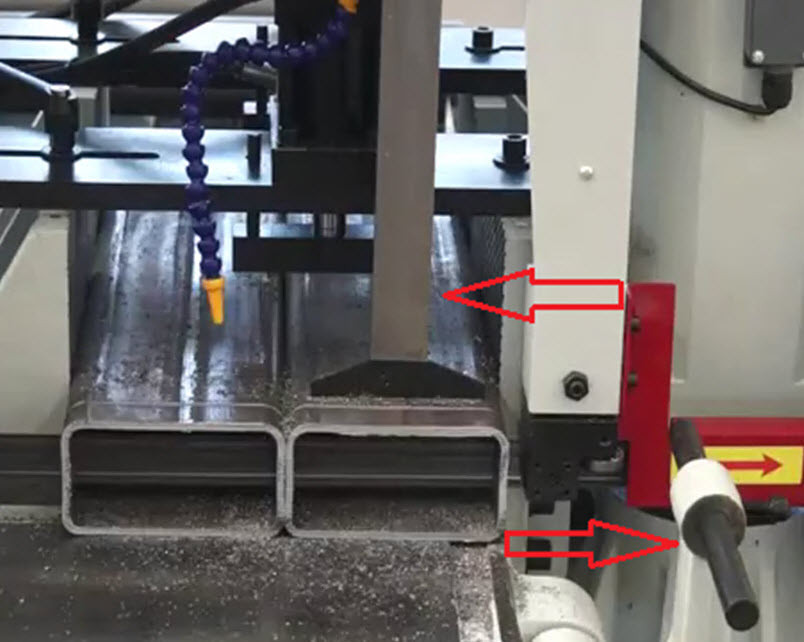

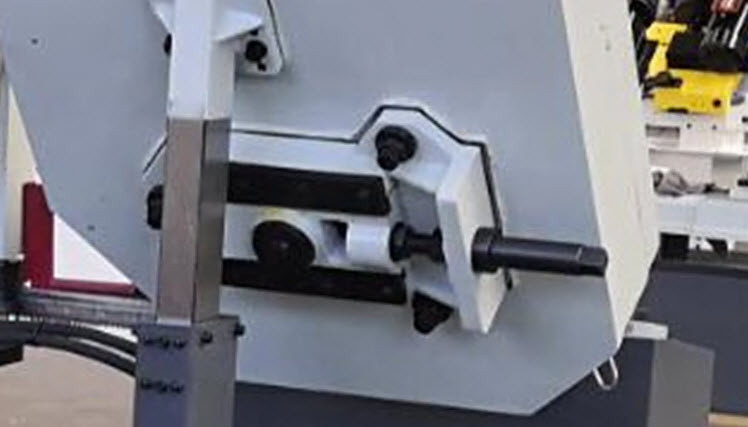

	Механическое натяжение полотна Рычаг регулировки натяжения полотна

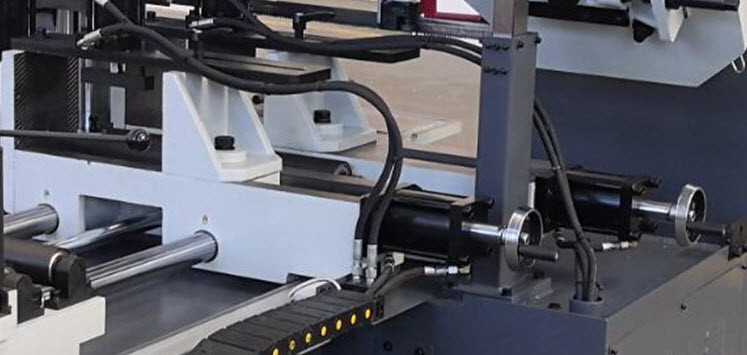

	Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)

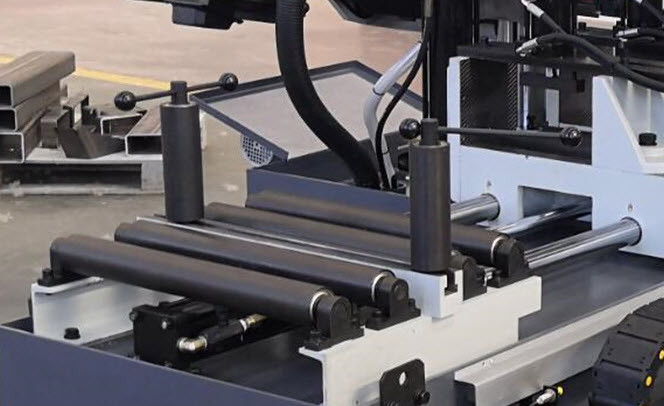

	Подающий стол с регулируемыми вертикальными и горизонтальными роликами
	Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки
	Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла. Механический ограничитель подачи заготовок.

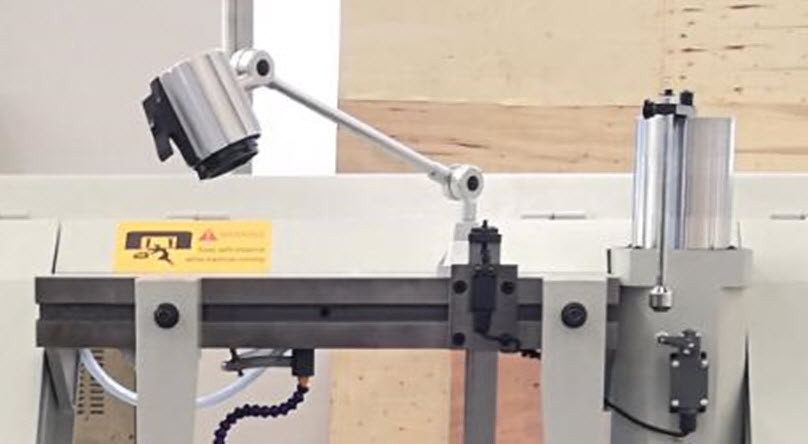

	Лампа освещения

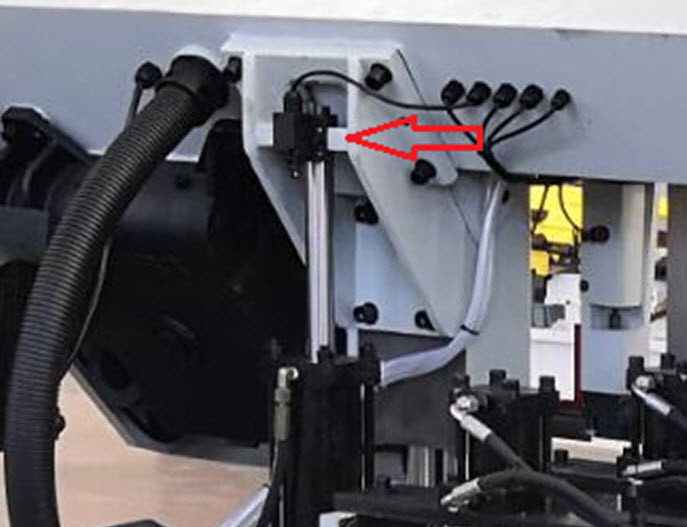

	Концевик на опускание

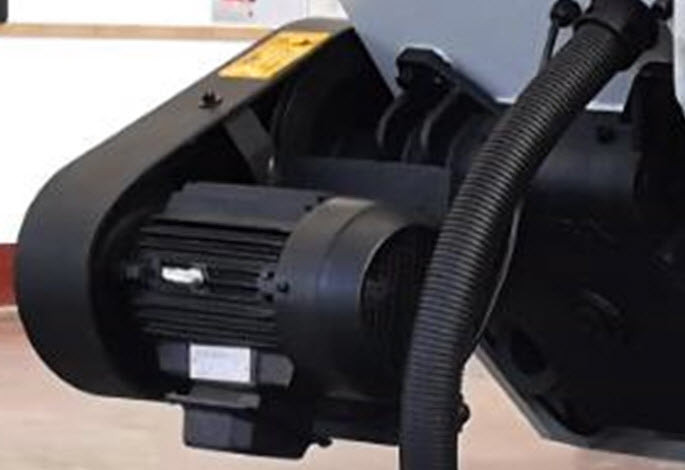

	Клиноременная передача

Технические характеристики Автоматический ленточнопильный колонного типа BS-5040
Характеристика	Значение
Наименование	Stalex BS-5040
Артикул	388157
Мощность двигателя	3 кВт (3-х фазный)
Вращение пилы	пиление только под углом 90 градусов
Привод	клиноременная передача
Скорость резания	30, 50, 75, 90 м/мин
Максимальное гидравлическое давление	2.5 мПа
Рабочая зона	90°
Макс. размер пиления заготовок методом пакетной резки	прямоугольник: 500 х 145 мм квадрат: 145 х 145 мм
Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход)	Макс. ход - 457 мм (автоматический прижим) Макс. ход - 500 мм (ручной режим) Мин. ход – 5 мм
Механический ограничитель подачи заготовок	+
Размеры ленточного полотна	34х1,1х4180 мм
Высота от пола до основания тисков	637 мм
Точность реза по длине отрезаемой заготовки	заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности	заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
*Объём гидравлического бака	28 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ	50 л заливать 2/3 по уровню СОЖ

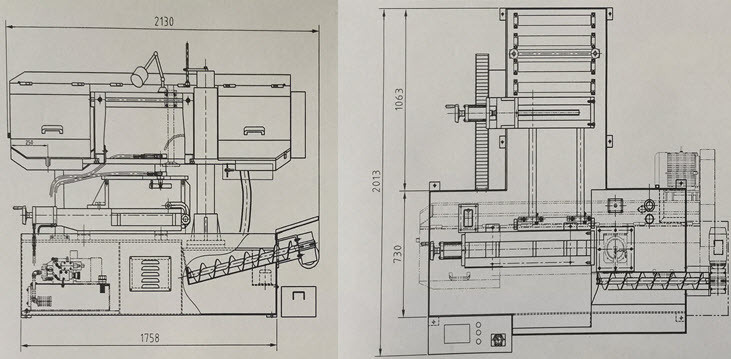

Общие размеры станка (ШхГхВ)	2130х2015х1565 мм
Общие размеры упаковки	2260х2130х1780 мм
Масса	1550/1720 кг
Страна производитель	Китай
Гарантия	12 месяцев
Мобильная стойка с роликом	+
Комплект гидравлических прижимов для пакетной резки	+

В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- механический ограничитель подачи заготовок
