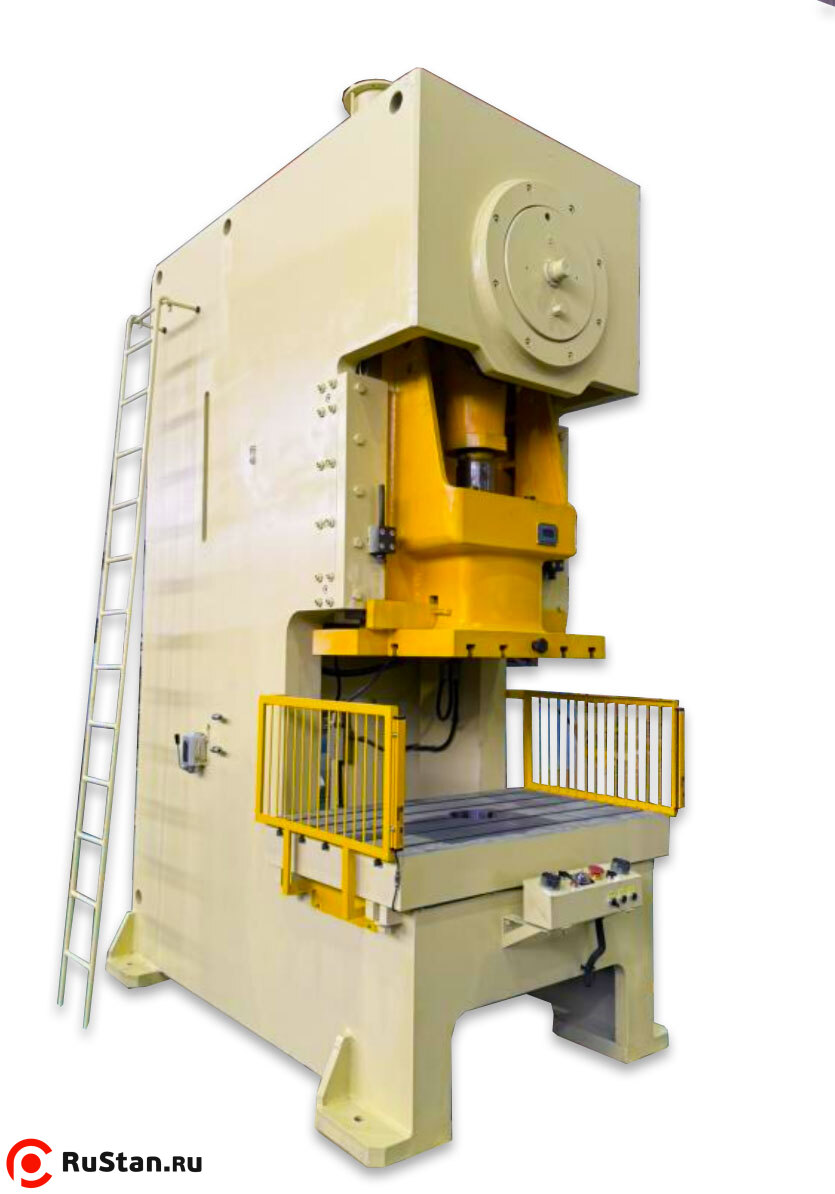

Пресс однокривошипный открытый простого действия усилием 250тн модели КД2132
| Модель: |  |
КД2132 |
| Производитель: |  |
Россия |
- Описание
-
Документы - Комментарии
- Отзывы
Пресс кривошипный КД2132 используется для таких штамповочных работ, как: вырубка, гибка, обрезка, пробивка,
неглубокая вытяжка и некоторых других операций. Успешно применяется при механизации и автоматизации производства,
поскольку допускается его установка в автоматические комплексы и линии.
Станина пресса сварена из листового металлопроката повышенной жесткости. Это позволяет добиться более высокого качества
выпускаемых деталей. Агрегат приводится в действие с помощью электродвигателя посредством клиноременной передачи.
Многодисковая фрикционная пневматическая муфта прочно сблокирована с тормозом. Для ползуна предусмотрена большая
амплитуда регулировки хода, также велика вариативность изменения междуштампового расстояния, что обеспечивает широкий диапазон для
применения пресса.
Возможны следующие режимы работы: одиночный или непрерывный ход, толчковый или ручной поворот.

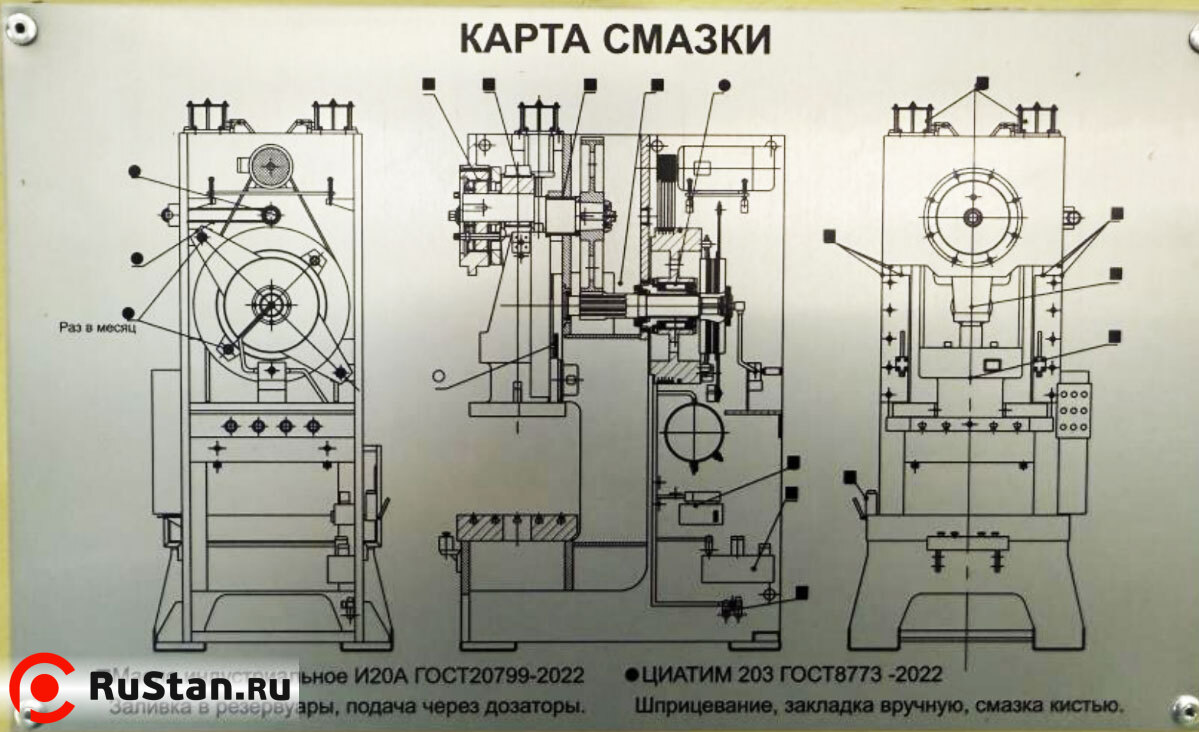

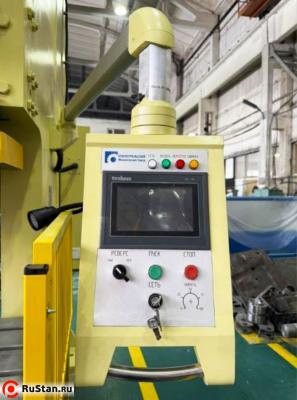

Управление осуществляется с пульта кнопками и педалями. Смазка производится комбинированным способом.
Технические характеристики КД2132 |
|
|---|---|
| Характеристика | Значение |
| Номинальное усилие пресса, кН | 1600 |
| Ход ползуна, мм: | 180 |
| Число ходов ползуна в минуту в автоматическом режиме | 50 |
| Размер стола, мм: — слева направо — спереди назад |
1170 760 |
| Расстояние от оси ползуна до станины (вылет), мм | 400 |
| Наибольшее расстояние между столом (без подштамповой плиты) и ползуном в его нижнем положении при наибольшем ходе, мм | 400 |
| Расстояние (в свету) между стойками станины, мм | 720 |
| Величина регулировки расстояния между столом и ползуном, мм | |
| Толщина подштамповой плиты, мм | 130 |
| Размер отверстия в подштамповой плите, мм | 180 |
| Размеры ползуна, мм: — слева направо — спереди назад |
580 700 |
| Размеры отверстия в ползуне под хвостовик, мм: — диаметр — глубина |
70 100 |
| Величина хода ползуна до его крайнего положения, на котором пресс развивает номинальное усилие при одиночном ходе, не более, мм | 6 |
| Тип муфты-тормоза | КВ800-1 |
| Электродвигатель привода: — мощность, кВт — число оборотов в минуту |
15 970 |
| Габарит пресса, мм: — слева направо — спереди назад — высота |
1420 2300 3200 |
| Вес КД2132 пресса, кг | 13600 |
Комплект поставки
| Обозначение | Наименование | Кол-во | Примечание |
|---|---|---|---|
| КД2132/КД2132М.01 | Пресс однокривошипный простого действия открытый усилием 160 тс в сборе | 1 | |
| Приставное оборудование | |||
| КД2132.83.001 | Маслостанция | 1 | |
| КД2132.91.2.001 | Пульт переносной | 1 | |
| Ящик ЗИП | |||
| Шприц | 1 | ||
| Педаль | 1 | ||
| Документы | |||
| КД2132.01.000 | Пресс однокривошипный простого действия открытый усилием 160 тс. Руководство по эксплуатации | 1 | |
