Горизонтально-расточной обрабатывающий центр ИЗТС ИС1400ПМФ4
Код товара:
2213
Нет в наличии
| Модель: |  |
ИЗТС ИС1400ПМФ4 |
| Изготовитель: |  |
Россия |

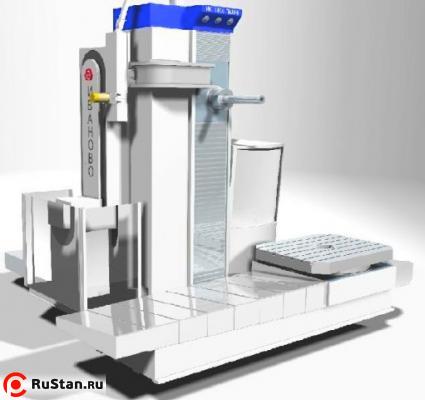

Горизонтально-расточной обрабатывающий центр ИЗТС ИС1400ПМФ4 создан с учетом пожеланий заказчиков по повышению динамических характеристик (скорости вращения шпинделя до 3000 об/мин, скорости быстрых перемещений до 15 м/мин) станка ИР1400ПМФ4 при снижении массы до уровня, достаточного для экономически эффективной обработки деталей.
Станок с подвижной стойкой предназначен для комплексной обработки корпусных и базовых крупногабаритных деталей, в том числе и сварных, из черных и цветных металлов.
В настоящее время станок ИС1400ПМФ4 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами ЛИР или Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой.
Особенности станка:
- выполнение конструкции подвижных органов станка по новому принципу, а именно: облегченная конструкция, с набором внутренних ребер жесткости, достаточным для обеспечения длительного сохраниения точностных и прочностных параметров при максимальных скоростях резания
- применение особой конструкции шпиндельной бабки, позволяющей увеличить максимальную скорость вращения шпинделя до 3000 об/мин без угрозы долговечности используемых подшипников
- стойка с правой стороны оснащена лифтом для оператора с автономным электроприводом. Площадка оператора, которая расположена на лифте, может выдвигаться в продольном направлении для обеспечения ручной смены инструмента и обслуживания шпинделя
- фрезерный шпиндель смонтирован в четырех прецизионных шариковых подшипниках фирмы SKF и обеспечивает высокоэффективную черновую и чистовую обработку
- азотированный расточной шпиндель диаметром 130 мм с конусом SK50 перемещается по оси Z=1000 мм на роликовых опорах качения фирмы INA
- использование высокоточных недорогих направляющих с низким коэффициентом трения, обеспечивающих высокие демпфирующие свойства при наибольших скоростях перемещений узлов до 15 м/мин
- установка инструментального магазина позволяет обрабатывать сложные детали в автоматическом цикле
- контурное управление по 5 координатам X, Y, W, Z, B обеспечивает система ЧПУ Siemens Sinumerik 840D SL
- отсчет перемещений осуществляется высокоточными круговыми или линейными измерительными датчиками фирмы Heidenhain
Технические характеристики расточного станка ИЗТС ИС1400ПМФ4 с ЧПУ
| Технические характеристики | ИС1400ПМФ4 |
|---|---|
| Диаметр расточного шпинделя, мм | 130 (*150) |
| Конус шпинделя | 2-50ГОСТ25827(SK50) (*3-50ГОСТ25827) |
| Мощность главного привода, кВт | 28 (*37) |
| Скорость вращения шпинделя, об/мин | 2000 (*2250; 2500;3000) |
| Максимальный крутящий момент на выдвижном шпинделе, Нм | 2050 (*3050) |
| Максимальный крутящий момент на фрезерном шпинделе, Нм | 2050 (*3050, 5000, 6000) |
| Перемещение рабочих органов | |
| - ось Х (стол поперечно) | 2000 (*2500; 3000; 4000; 5000; 6000) |
| - ось Y (шпиндельная бабка вертикально) | 2000 (*2500; 3000; 3500) |
| - ось Z (расточной шпиндель) | 710 (*800; 1000) |
| - ось W (стойка продольно) | 1250 (*1600; 2000; 2500; 3000) |
| -ось В (поворотный стол) | 360 |
| Скорости быстрых перемещений, м/мин | |
| - ось X, Y, W | 8 (*10; 15) |
| - ось Z | 5 (*8) |
| - ось B (об/мин) | 1 (*1,5; 2; 2,5) |
| Размеры рабочей поверхности стола, мм | 1600х2000 (*2000х2500; 2900х3500; 2000х3000) |
| Грузоподъемность стола, кг | 12000 (*16000; 20000; 25000; 32000; 40000) |
| Электрооборудование (СЧПУ+привода) | NC110+CSD (*Fanuc+Fanuc; Siemens+Siemens) |
| Класс точности ГОСТ2110 | Н (*П) |
| Точность позиционирования по осям, мм | 0,008 (*0,006) |
| Точность повторяемости позиционирования, мм | 0,004 (*0,003) |
| Емкость инструментального магазина, шт | 50 (*60; 80 и более) |
| Габаритные размеры (с приставным оборудованием), мм | |
| - ширина | 5000 |
| - длина | 8000 |
| - высота | 4700 |
| Масса ИЗТС ИС1400ПМФ4 станка, кг | 23500 |
* - по специальному заказу
Дополнительные принадлежности:
- вспомогательный инструмент (оправки, державки, расточные головки и пр.)
- навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
- угольники
- навесная планшайба
- измерительные головки ф. Renishaw
- прибор для настройки инструмента вне станка
