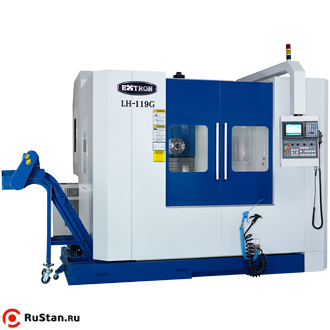

Фрезерный горизонтальный обрабатывающий центр Extron LH-119G
Код товара:
2157
снят с продажи
Нет в наличии
| Модель: |  |
EXTRON LH-119G |
| Производитель: |  |
EXTRON (Тайвань) |

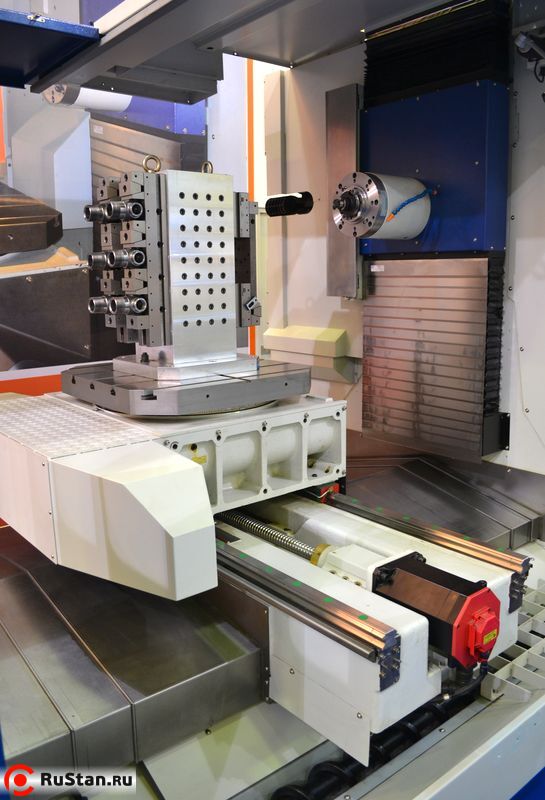

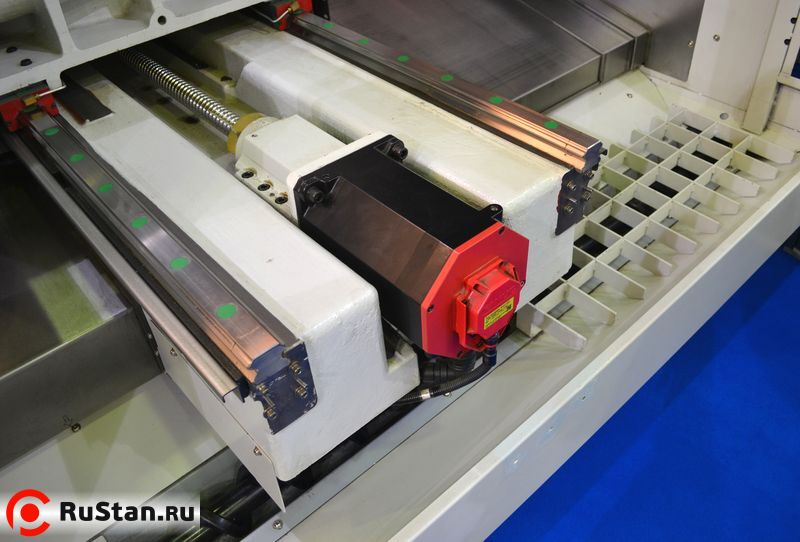

Фрезерный горизонтальный обрабатывающий центр EXTRON LH-119G. Основу структуры горизонтальных фрезерных обрабатывающих центров составляют мощные базовые конструкции из высококачественного чугуна. Основание обрабатывающих центров имеет четыре направляющих (ось Y), что позволяет обеспечивать высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина, имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.
Технические характеристики фрезерного станка EXTRON LH-119G
| Характеристики | Значение |
|---|---|
| Размеры стола (длина х ширина) | 860 х 700 мм |
| Перемещение по оси X | 1100 мм |
| Перемещение по оси Y | 830 мм |
| Перемещение по оси Z | 900 мм |

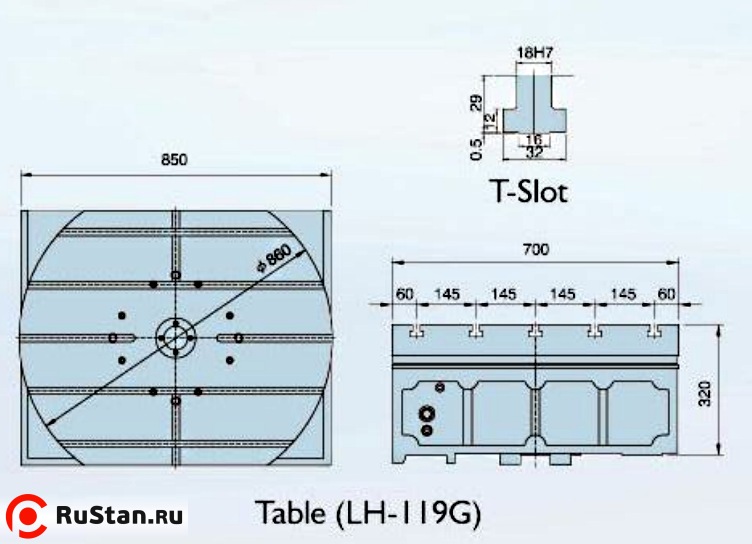

| Размеры поворотного стола (ось В) | Ø860 х 700 мм |
| Т-образные пазы (ширина х количество) | 18 х 5 мм |
| Максимальная нагрузка на стол (по центру) | 1000 кг |
| Расстояние от центра шпинделя до поверхности стола | 150...1050 мм |
| Расстояние от центра шпинделя до колонны | 0...830 мм |
| Максимальная скорость вращения шпинделя | 4500 об/мин |
| Мощность двигателя шпинделя | 18,5 кВт |
| Конус шпинделя | ISO#50 |
| Диаметр ШВП | 40 мм |
| Шаг ШВП по осям X / Y / Z | 12 / 10 / 12 м/мин |
| Ускоренное перемещение по осям X, Y, Z | 24 / 20 / 24 м/мин |
| Рабочая подача | 10 м/мин |
| Тип устройства автоматической смены инструмента | манипулятор |
| Емкость инструментального магазина | 24 инструментов |
| Максимальный диаметр инструмента | 126 мм |
| Максимальный вес инструмента | 15 кг |
| Максимальная длина инструмента | 300 |
| Масса станка | 8800 кг |

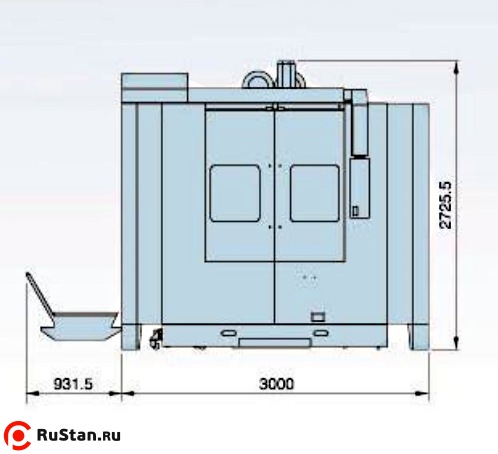

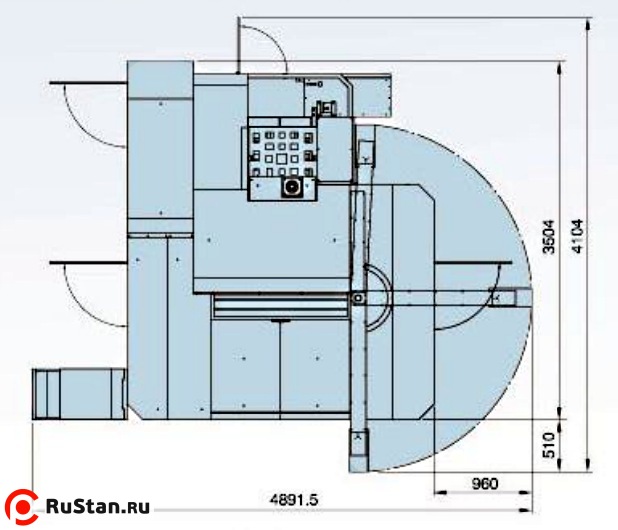

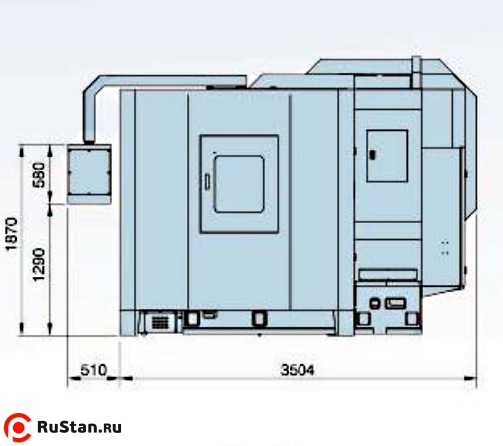

| Габаритные размеры (длина, ширина, высота) | 3000х3505х2815 мм |
* - опционально
Стандартная комплектация
- Пневматический пистолет для очистки зоны резания от стружки и система обдува шпинделя сжатым воздухом при смене инструмента
- Система охлаждения шпинделя
- Система охлаждения зоны резания
- Галогенный светильник зоны резания
- Система автоматической смазки
- Ограждение зоны резания кабинного типа
- Устройство автоматической смены инструмента типа "Манипулятор"
- Телескопическая защита направляющих
- Конвейер для удаления стружки червячного типа с баком-тележкой
- Опоры для установки и выравнивания станка
- Аварийно-сигнальная лампа
- Ящик с комплектом инструмента для технического обслуживания станка
- Руководство по эксплуатации
- Жесткое нарезание резьбы
- Интерфейс-RS-232
Дополнительные принадлежности
- Устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" на 30 инструментов
- Система подачи СОЖ через шпиндель (15bar)
- Транспортер стружки цепного типа с баком-тележкой
- Сепаратор для очистки СОЖ
- Прибор для контроля вылета и диаметра режущего инструмента RENISHAW TS-27R
- Инфракрасный измерительный щуп RENISHAW OMP-60
- Кондиционер для электрошкафа
- Оптические линейки Heidenhair для осей X/Y/Z
- ZF-двухскоростной редуктор для получения максимального крутящего момента на шпинделе
- Тиски прецизионные быстрозажимные пневматические
- Устройство для очистки СОЖ от масла STARK-1
