Двухосевой поворотный стол с наклоном от ЧПУ CNCT-450 GSA+

Код товара:

40962

Нет в наличии

Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное

Модель:		CNCT-450
Производитель:		GSA

Описание
Комментарии
Отзывы

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

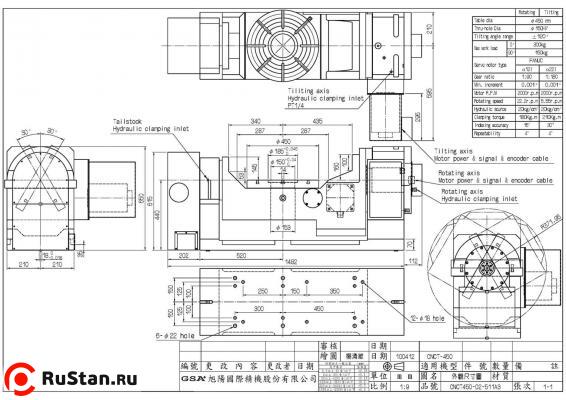

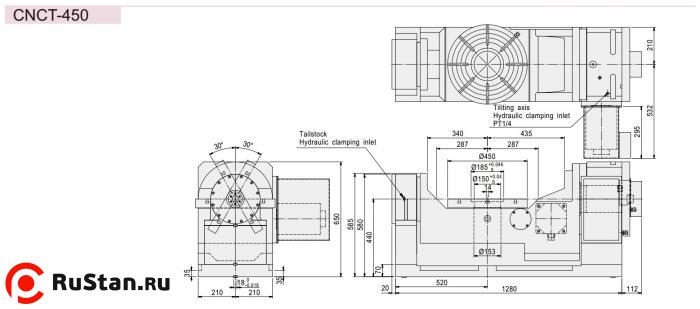

Технические характеристики CNCT-450
Параметр	Ед. изм.	Значение
Диаметр	мм	450
Высота центра	мм	440
Общая высота	мм	650
Вес CNCT-450 нетто (без двигателя)	кг	1160
Центральное отверстие	мм	150^Н7
Ширина Т-пазов	мм	14^Н7
Ширина направляющего сухаря	мм	18^Н7

Поворот и наклон
Параметр	Ед. изм.	Поворот	Наклон
Сервомотор Meldas		НF-204S	НF-354S
Сервомотор Fanuc		a12i	a22i
Сервомотор Siemens		1FK7083	1FK7101
Сервомотор Heidenhein		QSY155B	QSY155D
Передаточное число		1:90	1:180
Угол наклона	град	-120…120	-120…120
Минимальный угол	град	0,001	0,001
Максимальные обороты	об/мин	22.2	11.1
Усилие пневмозажима	кг*м	90	120/210
Усилие гидрозажима	кг*м	180	-
Точность позиционирования		15”	30”
Повторяемость	с	±4”

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 150
Максимальная горизонтальная нагрузка		кг	W = 300
Максимальное радиальное усилие		кг	F = 1880
Максимальное радиальное усилие		кг*м	FxL = 210
Максимальное радиальное усилие		кг*м	FxL = 280
Максимальная рабочая инерция		кгсмсек²	100
