Токарный станок DMTG CLS20/500 (CT40) с ЧПУ Fanuc 0i-TF(5) PLUS
6 554 103 руб.
с НДС - на 28.12.2024 г.
| Модель: |  |
DMTG CLS20/500 |
| Производитель: |  |
DMTG |
- Описание
-
Видео
- Комментарии
- Отзывы

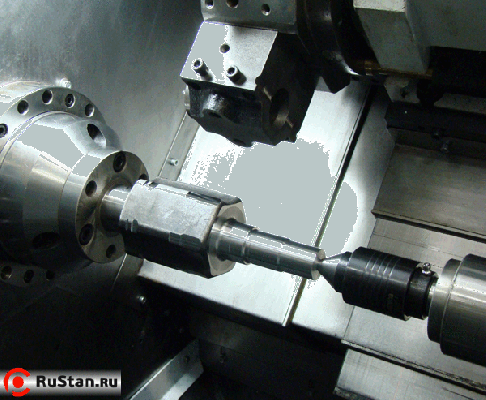

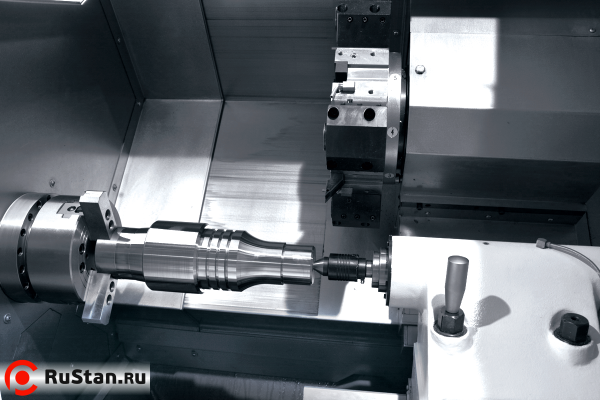

Токарные станки с ЧПУ серии DMTG CLS20/500 предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

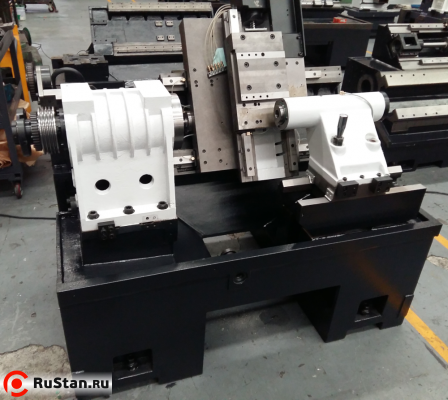

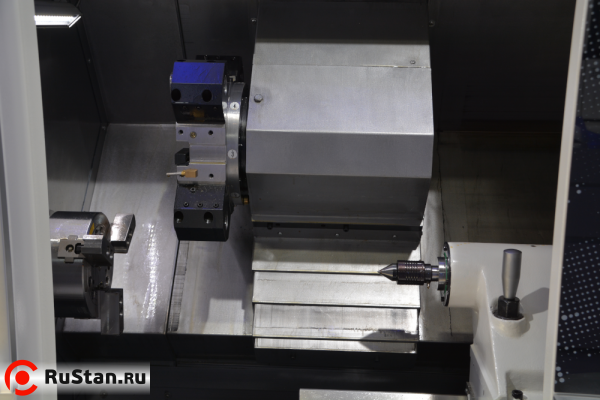

Токарные станки с наклонной станиной серии CLS20/500 позволяют производить высокоскоростную и точную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.
Особенности
- Высокие показатели по точности и повторяемости.
- На станке установлен высокоскоростной шпиндель (5000 об / мин), который позволяет обрабатывать различные материалы и добиваться высокого качества.
- Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения.
- При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK (Япония).
- Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
- Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.
Технические характеристики DMTG CLS20/500 |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр обработки, мм | 440 |
| Максимальный диаметр точения над револьверной головкой, мм | 260 |
| Максимальный диаметр точения над станиной, мм | 300 |
| Максимальная длина обработки, мм | 450 |
| Диаметр патрона, дюйм | 8 |
| Диаметр отверстия в шпинделе, мм | 62 |
| Максимальный диаметр обрабатываемого прутка, мм | 52 |
| Диаметр подшипника шпинделя, мм | 100 |
| Угол наклона станины, град. | 45 |
| Перемещения по осям Х/Z, мм | 165/510 |
| Быстрые перемещения по осям X/Z, м/мин | 16/20 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость, мкм | ±2,5 |
| Частота вращения шпинделя, об./мин. | 30-4500 |
| Скорость подачи, мм/мин. | 0-5000 |
| Мощность главного привода, кВт | 11/15 |
| Торец шпинделя | А2-6 |
| Количество инструмента | 8 |
| Сечение инструмента | 25х25 мм Ф40мм отверстие в расточном блоке |
| Время смены инструмента, сек. | 0,35/1,2 |
| Диаметр пиноли задней бабки, мм | 80 |
| Конус пиноли задней бабки | Морзе 4 |
| Ход пиноли задней бабки, мм | 130 |
| Габаритные размеры, мм | 2760х1500х1760 |
| Масса DMTG CLS20/500 , кг | 4000 |
Стандартная комплектация

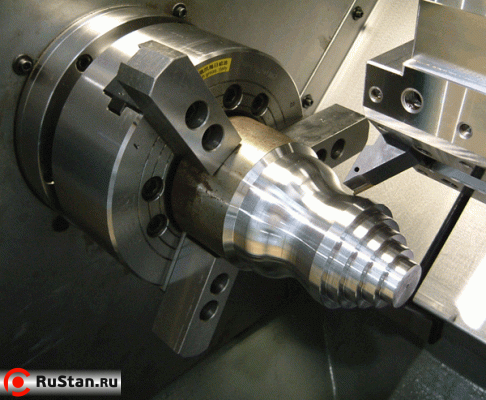

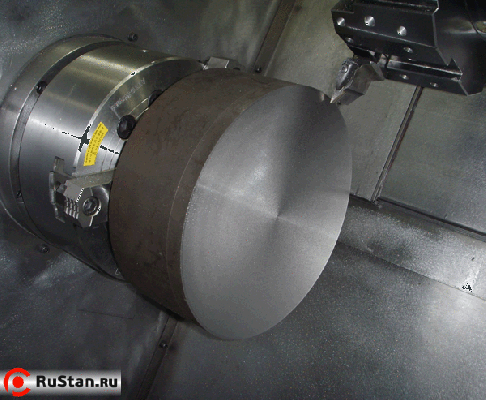

- Гидравлический 3-кулачковый токарный патрон Ø200 мм с отверстием.

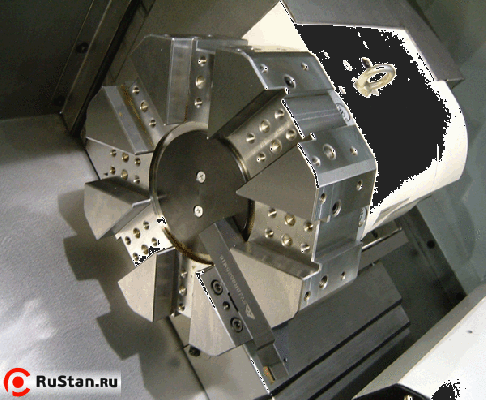

- 8-позиционный гидравлический сменщик инструмента.

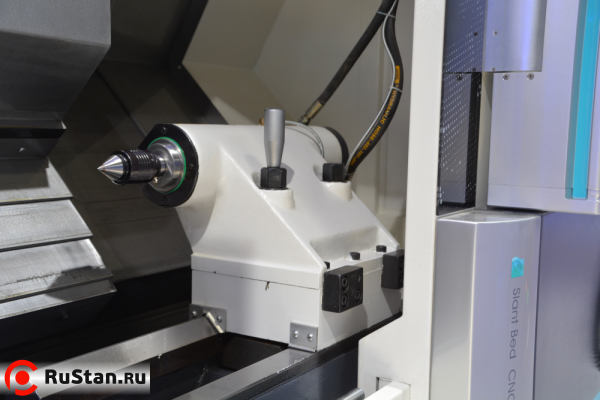

- Гидравлическая задняя бабка.
- Педаль зажима / розжима токарного патрона.
- Ленточный транспортер для удаления стружки.
- Тележка для сбора стружки.
- Обслуживающий инструмент.
- Руководство по эксплуатации на русском языке.
