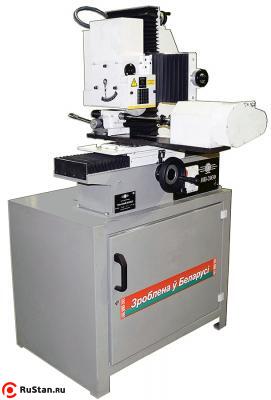

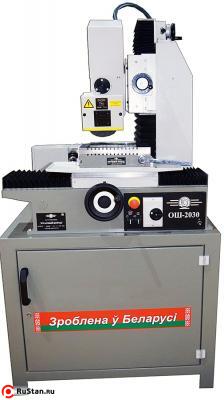

Станок плоскошлифовальный с ручным управлением ОШ-2030

Код товара:

35240

Нет в наличии

Цена для юр. и физ. лиц
841 947 руб.
с НДС - на 31.10.2025 г.

Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное

Модель:		ОШ-2030
Артикул:		ОШ-2030
Производитель:		Белоруссия
Изготовитель:		Белоруссия

Описание
Комментарии
Отзывы

Станок ОШ-2030 предназначен для выполнения шлифовальных работ (шлифовка плоских и наклонных поверхностей, а также цилиндрических) в условиях единичного и мелкосерийного производства. Станок имеет ручное управление по трём осям посредством маховиков (продольное - Х, поперечное- Z и вертикальное - Y).

Основанием станка является литая станина, по продольным направляющим которой перемещается стол. Перемещение стола производится при помощи шестерни и зубчатой рейки. Станок имеет колонну, по направляющим которой в вертикальном направлении перемещается каретка, несущая шлифовальную головку с горизонтальным шпинделем.

Шлифовальная головка перемещается по каретке в поперечном направлении. Перемещения стола по координате Х и шлифовального круга по координате Z и Y осуществляется по линейным шариковым направляющим, шлифовальная головка имеет возможность ручного поворота в вертикальной плоскости. Станок комплектуется магнитной плитой, съёмным приспособлением для круглого наружного шлифования, стационарным светильником и тумбой.

Технические характеристики ОШ-2030
Характеристика	Значение
Класс точности станка по ГОСТ 8-82	B
Размеры зеркала стола (BxL), мм	200 x 300
Точностные параметры, достигаемые на образце изделия: - размер образца изделия, мм - плоскостность, мкм - параллельность, мкм - шероховатость поверхности, обработанной периферией круга, Ra	300 х 200 х 80 4 5 0,32
Рабочие подачи	Ручное управление
Наибольшая высота устанавливаемой заготовки на зеркале стола, мм	235
Наибольшая масса устанавливаемой заготовки (вместе с магнитной плитой), кг	50
Наибольшие перемещения, мм: - стола - суппорта	310 215
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой), кг	50
Наибольшее расстояние от зеркала стола до оси шпинделя, мм	300
Размеры шлифовального круга (DxHxd), мм	150 x 16 x 32
Частота вращения шлифовального шпинделя, мин-1	4360
Мощность главного привода , кВт	1,1
Габаритные размеры, мм: - длина х ширина х высота	914 х 810 х 1070
Габаритные размеры с тумбой, мм: - длина х ширина х высота	914 х 810 х 1700
Масса/ масса с тумбой и приспособлением, кг	360/440
Характеристики с приспособлением для круглого шлифования
Предельные размеры обрабатываемых поверхностей, мм - длина; - диаметр наименьший; - диаметр наибольший;	200 5 140
Наибольшая масса устанавливаемой заготовки, кг	25
Частота вращения шпинделя передней бабки, мин-1	270
Мощность привода передней бабки, кВт	0,25
Габариты приспособления, мм: длина х ширина х высота	890 х 420 х 205
Масса приспособления, кг	72
