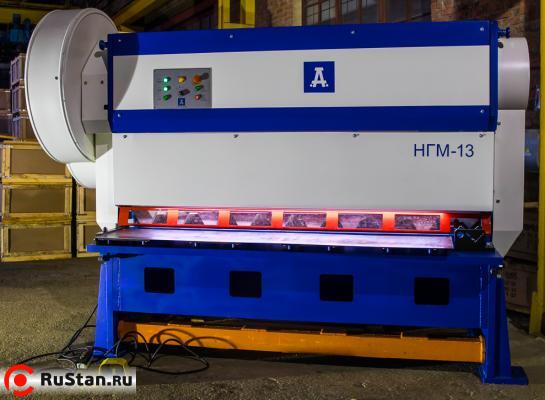

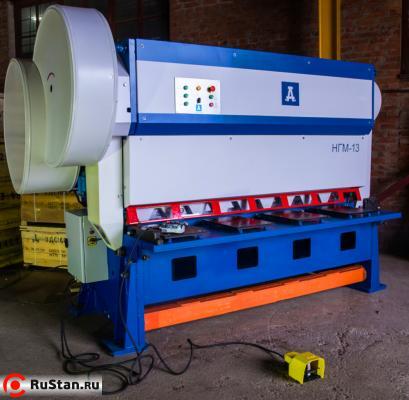

Электромеханические гильотинные ножницы НГМ-13
2 430 000 руб.
с НДС - на 29.12.2024 г.
| Модель: |  |
НГМ-13 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Ножницы гильотинные электрические НГМ-13 для резки листового и профильного материала предназначены для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением ≤ 500 МПа.
Установка может применяться в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности. Установки имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначены для эксплуатации в помещениях с температурой окружающей среды от плюс 5° С до плюс 40° С, относительной влажности воздуха 80 % при температуре плюс 25° С.
Наибольшая толщина листовой стали, которую могут резать ножницы — 13 мм. Максимальная ширина листа — 2000 мм, что оптимально подходит для сортамента листового металла с этой толщиной. Ножницы НГМ-13 идеально подходят для выполнения технологических требований при раскрое металла, при этом их безотказность и простота работы широко известна среди большинства специалистов заготовительного производства.
Резка в размер производится при помощи заднего упора или по разметке. Необходимый зазор между ножами выставляется вручную и зависит от толщины разрезаемого металла.

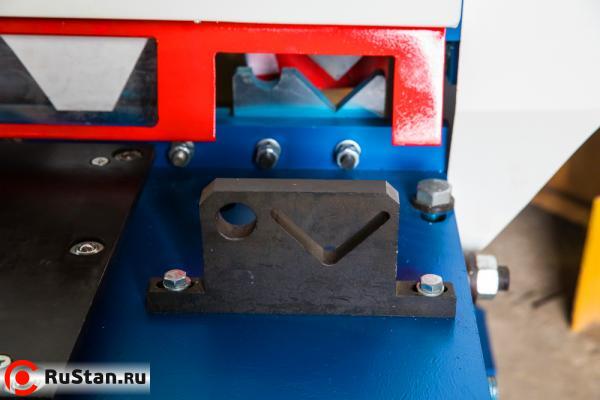

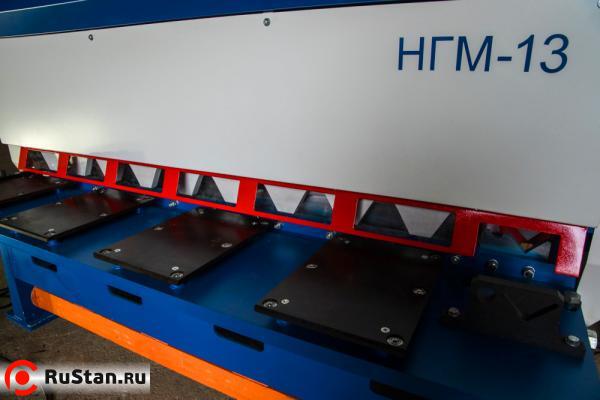

Максимальный размер уголка, который допускается при рубке ножницами, составляет 63×63×6 мм, а максимальный допустимый диаметр стального прутка равен 30 мм.
Технические характеристики НГМ-13 | |
|---|---|
| Характеристика | Значение |
| Наибольшая толщина разрезаемого листа с временным сопротивлением не более 500 МПа | 13 мм |
| Ширина разрезаемых листов, не более | 2000 мм |
| Лазерный указатель линии реза | есть |
| Размер разрезаемого уголка, не более | 63х63х6 мм |
| Диаметр разрезаемого прутка, не более | 30 мм |
| Частота ходов ножа, холостых, мин-1, не менее | 40 |
| Угол наклона подвижного ножа, α, не более | 2°10′ |
| Ход ножа | 92 мм |
| Усилие прижима, не менее | 29 кН |
| Длина листа, отрезаемого с упором, мм, не более | 500 мм |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 |
| Мощность электродвигателя, не более | 18,5 кВт |
| Угол реза по упору боковому | 90°, 45° |
| Режим работы | одиночный цикл, автоматический цикл |
| Управление | ручное, педальное |
| Габаритные размеры (ДхШхВ) ножниц НГМ-6,3, не более | 3150х1850х2250 |
| Масса НГМ-13 оборудования, не более | 6300 кг |
Стандартная комплектация
Модель НГМ-13 в стандартной комплектации оснащается боковым упором, который обеспечивает возможность перпендикулярного размещения заготовки относительно линии реза, либо под фиксированным углом 45 градусов. При необходимости угол можно изменять в диапазоне от 0 до 90 градусов.
В комплект поставки входит:
- ножницы гильотинные в сборе со встроенным пультом управления;
- светодиодный светильник местного освещения (2шт.);
- светодиодная подсветка линии реза;
- лазерный указатель линии реза;
- выносной пост управления для размещения педали включения и ручного ПДУ;
- комплект шариковых опор для облегчения подачи листового материала при резе;
- опциональное изменение цветовой схемы окраски ножниц в любые цвета RAL*;
- техническая документация;
- запасные части (запорная шпонка, рычаг — 2 шт., рабочая шпонка и хвостовик).
*В стандартной версии кривошипная гильотина для металла поставляется в синем цвете.
