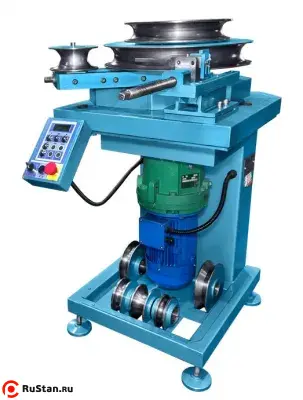

Трубогибочный станок УГС-6/1А

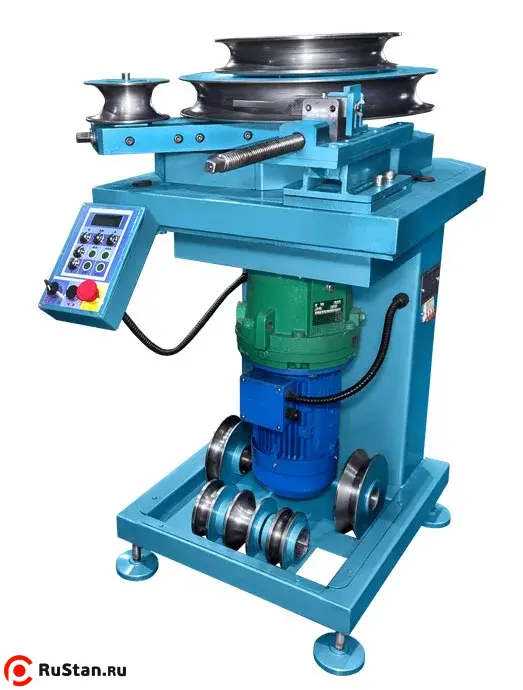

Полуавтоматический трубогибочный станок УГС-6/1А , предназначенный для гибки с высокой точностью и повторяемостью металлических круглых, профильных труб, труб из нержавеющей стали, сортового проката методом обкатки в холодном состоянии на заданный угол гиба от 0° до 180°.

Данный станок может использоваться на предприятиях, специализация которых ориентирована на серийное и мелкосерийное производство изделий и заготовок, предусматривающее гибку труб под разными углами гиба, требующее высокую производительность и точность, стабильную повторяемость и легкость перенастройки углов гиба.

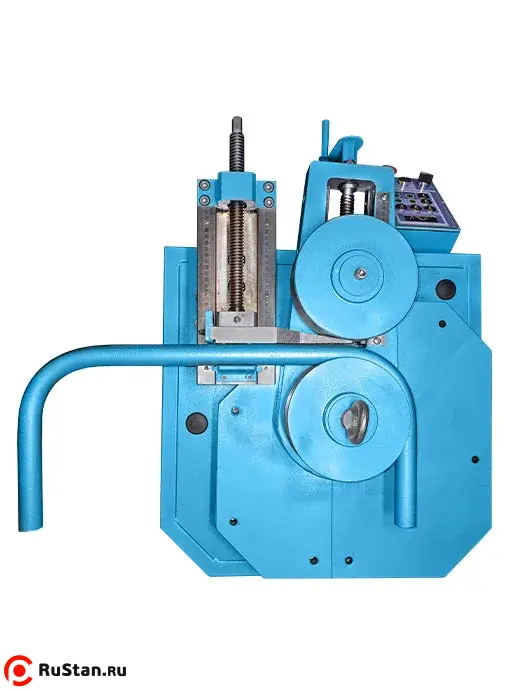

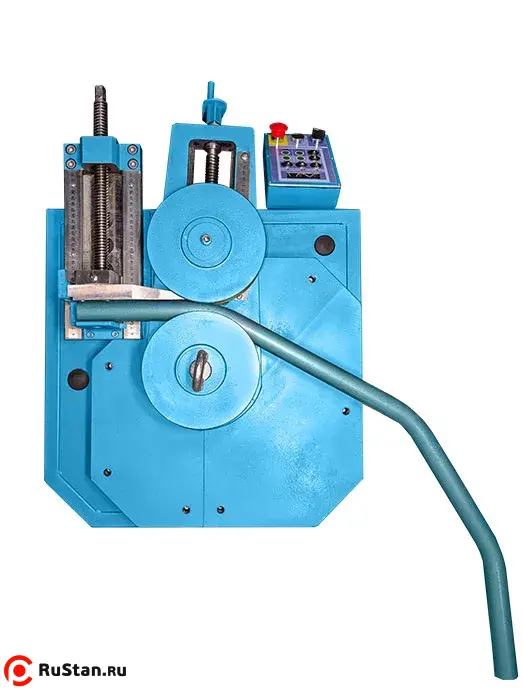

Стандартная комплектация из шести сменных колодок предназначена для гибки круглых, профильных труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии, т.е. без нагрева изгибаемой заготовки.

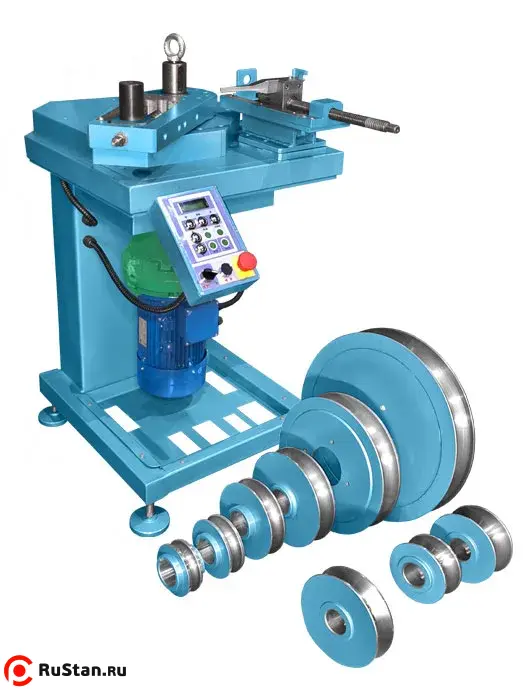

Станок комплектуется оснасткой для гибки водогазопроводных труб: ½", ¾", 1", 1¼", 1½", 2" (шесть комплектов)

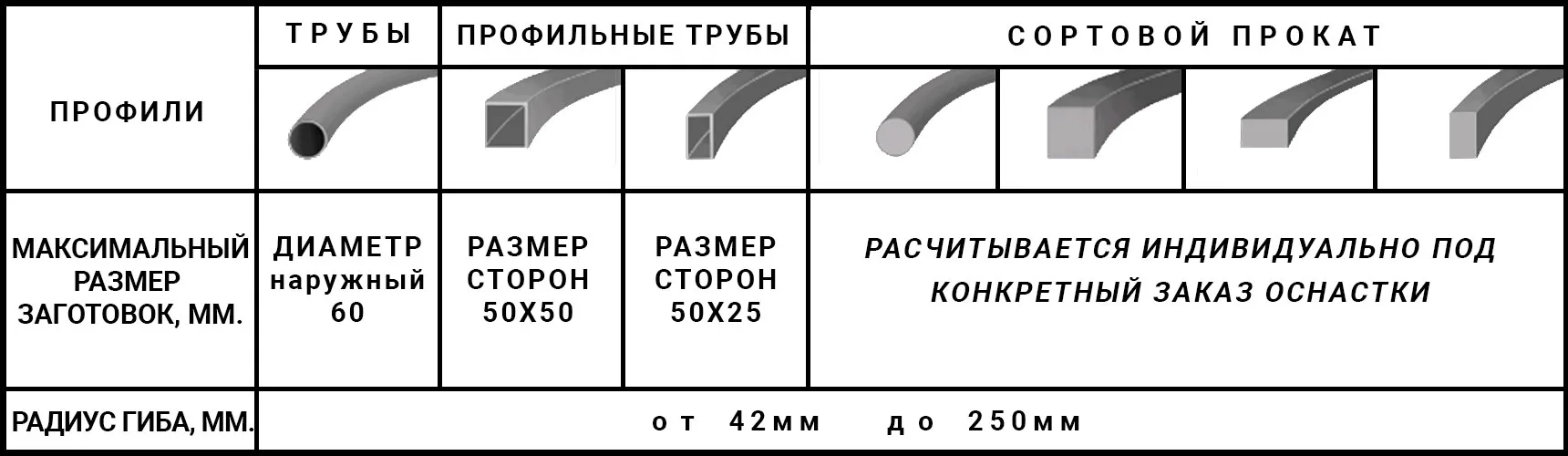

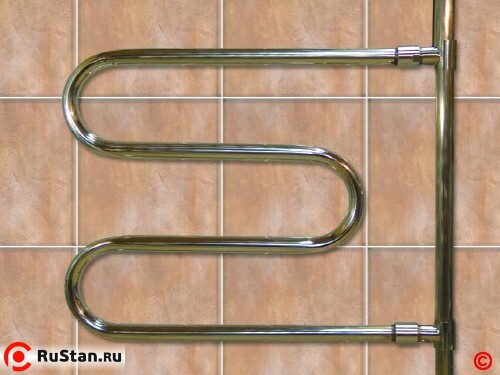

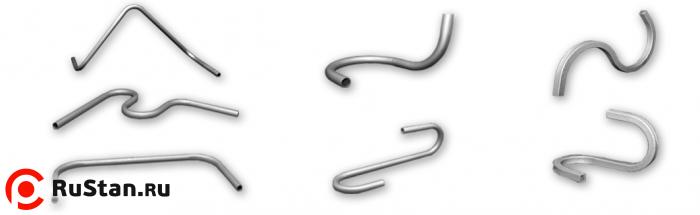

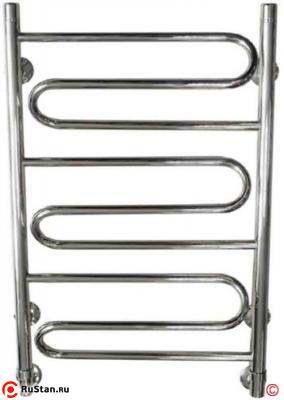

Трубогиб используeтся для гибки:

• Cтальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8″ до 2″, толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45;
• Стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
• Cтальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм);
• Бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
• Электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;Бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
• Котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х; медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
• Латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм); профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2).

Гибочные комплекты, входящие в комплектацию станка (Таблица 1)

№ п/п	Обозначение трубы по ГОСТ 3262-75	Толщина стенки, мм не менее	Обозначение в дюймах	D нар, мм	R по внутр. стенке, мм
1	Труба 15	2,8	1/2"	21,3	45
2	Труба 20	2,8	3/4"	26,8	52
3	Труба 25	3,2	1"	33,5	73
4	Труба 32	3,2	1¼"	42,3	92,5
5	Труба 40	3,5	1½"	48,0	145
6	Труба 50	3,5	2"	60,0	210

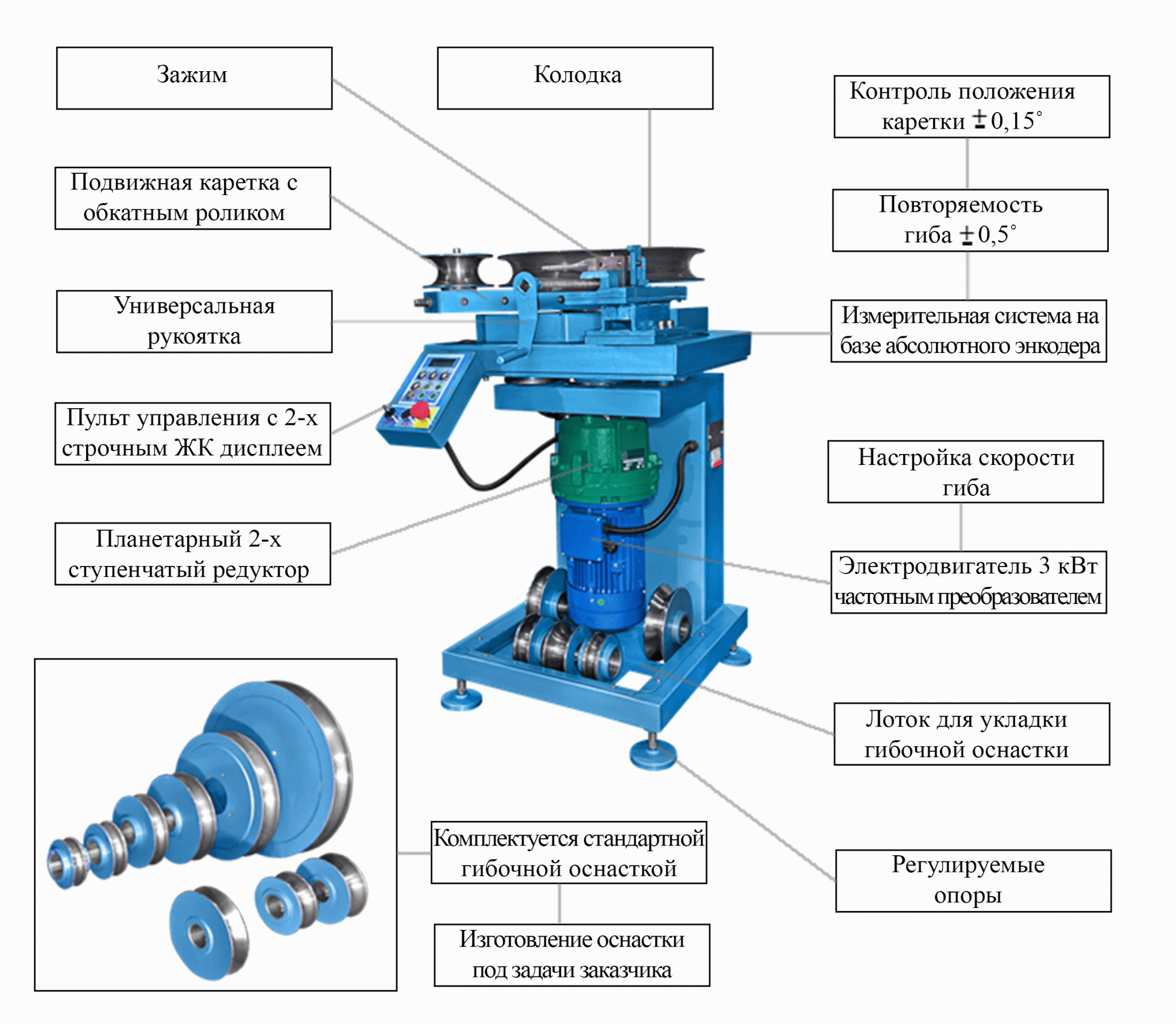

Преимущества

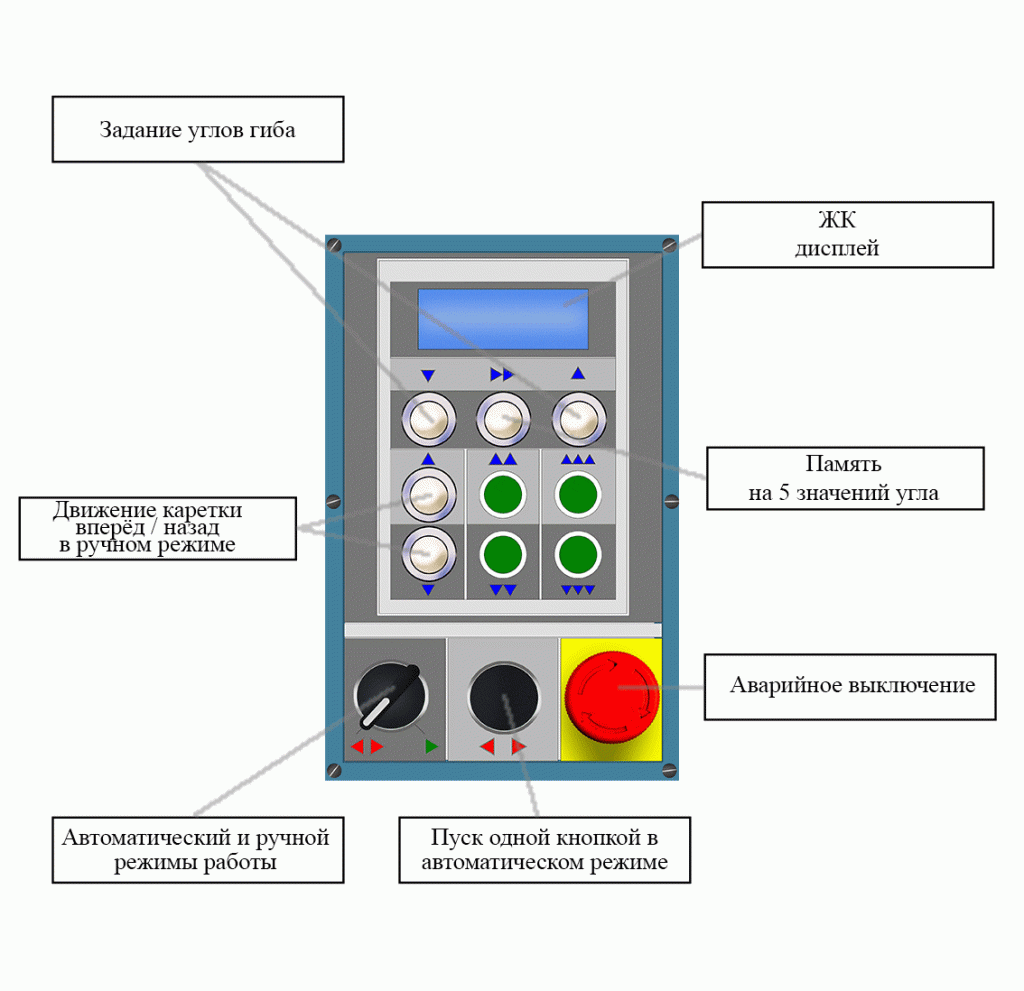

• Высокая производительность и повторяемость гиба достигается применением частотного преобразователя.
• Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера обеспечивающего контроль положения каретки с точностью ± 0,15°).

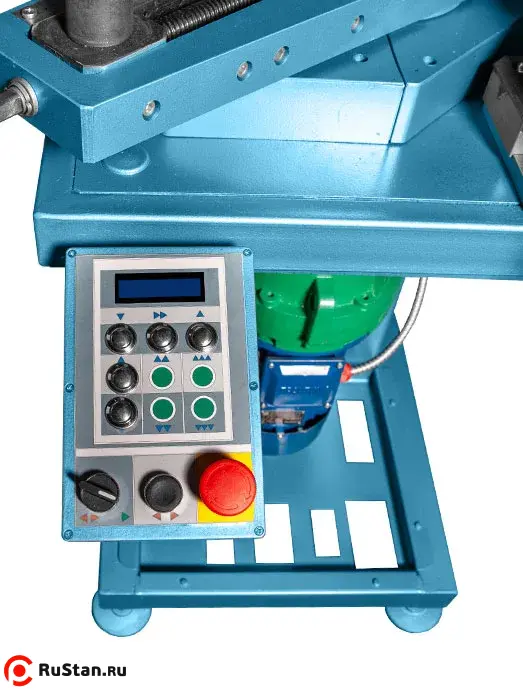

• Задание угла гиба на ЖК экране с помощью 2-х кнопок.
• Возможность сохранить в памяти системы управления до 5 углов гиба.
• Автоматический возврат каретки в исходное положение с высокой скоростью.
• Повтор цикла гиба одной кнопкой.
• Отображение текущего и заданного угла гиба на ЖК экране.

Надежность и безопасность

• Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
• Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
• Защита двигателя от перегрузки.
• Контроль отсутствия фаз в сети электропитания.
• Автоматическое выставление последовательности фаз при подключении к сети электропитания.
• Система самодиагностики с отображением сообщений на ЖК экран.
• На станок предоставляется гарантия 12 месяцев со дня отгрузки с завода.
• С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:

Поставляет гибочные комплекты указанные в разделе “Дополнительная комплектация” или изготавливает оснастку под потребности заказчика в пределах технических возможностей станка. Изготавливает запасные части и комплектующие к станку.

Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке. Осуществляет ремонт и обслуживание поставляемого оборудования.

Комплект поставки гибочной оснастки для гибки водогазопроводных труб

Ду дюймы	dн,мм	Ду. мм	Минимальная толщина станки, мм.	Внутренний радиус гиба, мм.	Поставляемый комплект роликов	Поставляемый комплект колодок
1/2"	21,3	15	2,8	45
3/4"	26,8	20	2,8	52
1"	33,5	25	3,2	73
1 1/4"	42,3	32	3,2	92,5
1 1/2"	48	40	3,5	145
2"	60	50	3,5	210

Технические характеристики УГС-6/1А
Характеристика		Значение
Диаметр изгибаемых труб в стандартной комплектации	дюймы (мм)	1/2'' до 2'' (21,3 - 60 мм)
Двигатель	В/Гц/Вт	380/50/3000
Частота вращения гибочного инструмента	об/мин.	3,2
Время цикла при гибки на 180º в полуавтоматическом режиме	сек.	20
Максимальный угол гиба	градусы	180º
Габаритные размеры ДхШхВ:
- c пультом управления	мм	845х610х1100
- без пульта управления	мм	765х610х1100
Масса УГС-6/1А механизма, без оснастки	кг	320
Масса оснастки	кг	98

Дополнительная оснастка за доп. плату.

Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 16 до 50 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу):
круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали от сталь Ст-3 до сталь 45);
квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали от сталь Ст-3 до сталь 45);

Предлагаемая дополнительная оснастка для гибки круглых труб не входящая в комплектацию станка

Наименование	Состав комплекта	Диаметр трубы, прутка, наружн., мм.	Толщина стенки, мм.	Внутренний радиус гиба.,мм
Комплект для гибки труб 8х1,5 Rвн=42	Колодка + ролик	8	1,5	42
Комплект для гибки труб 10х2 Rвн=42	Колодка + ролик	10	2	42
Комплект для гибки труб 12х2,2 Rвн=42	Колодка + ролик	12	2,2	42
Комплект для гибки труб 12х1,5 Rг=60	Колодка + ролик	12	1,5	56
Комплект для гибки труб 14х2,2 Rвн=42	Колодка + ролик	14	2,2	42
Комплект для гибки труб 14х1,5 Rг=60	Колодка + ролик	14	1,5	60
Комплект для гибки труб 16х2,2 Rвн=52	Колодка + ролик	16	2,2	52
Комплект для гибки труб 16х2 Rвн=64	Колодка + ролик	16	2	64
Комплект для гибки труб 17х2,5 Rвн=42	Колодка + ролик	17	2,5	42
Комплект для гибки труб 18х2,2 Rвн=67	Колодка + ролик	18	2,2	67
Комплект для гибки труб 18х2,5 Rвн=54	Колодка + ролик	18	2,5	54
Комплект для гибки труб 20х1,5 Rвн=157,5	Колодка + ролик	20	1,5	157,5
Комплект для гибки труб 20х2,5 Rвн=60	Колодка + ролик	20	2,5	60
Комплект для гибки труб 21,3х2,2 Rвн=125	Колодка + ролик	21,3	2.2	125
Комплект для гибки труб 22х2,5 Rвн=66	Колодка + ролик	22	2.5	66
Комплект для гибки труб 22х2,5 Rвн=91	Колодка + ролик	22	2.5	91
Комплект для гибки труб 22х3 Rвн=45	Колодка + ролик	22	3	45
Комплект для гибки труб 22х3 Rвн=52	Колодка + ролик	22	3	52
Комплект для гибки труб 22х4 Rвн=70	Колодка + ролик	22	4	70
Комплект для гибки труб 24х2,5 Rвн=72	Колодка + ролик	24	2,5	72
Комплект для гибки труб 25х1,5 Rвн=125	Колодка + ролик	25	1,5	125
Комплект для гибки труб 25х4 Rвн=75	Колодка + ролик	25	4	75
Комплект для гибки труб 25х2,5 Rг=87,5	Колодка + ролик	25	2,5	87,5
Комплект для гибки труб 26х2,5 Rвн=78	Колодка + ролик	26	2,5	78
Комплект для гибки труб 26,8х2,5 Rвн=165	Колодка + ролик	26,8	2,5	165
Комплект для гибки труб 26,8х2,8 Rвн=86,6	Колодка + ролик	26,8	2,8	86,6
Комплект для гибки труб 26,8х2,8 Rвн=136,6	Колодка + ролик	26.8	2,8	136,6
Комплект для гибки труб 27х3,2 Rвн=100	Колодка + ролик	27	3,2	100
Комплект для гибки труб 28х3 Rвн=84	Колодка + ролик	28	3	84
Комплект для гибки труб 28х4 Rвн=100	Колодка + ролик	28	4	100
Комплект для гибки труб 30х1,5 Rвн=232	Колодка + ролик	30	1,5	232
Комплект для гибки труб 30х1,5 Rвн=153	Колодка + ролик	30	1,5	153
Комплект для гибки труб 30х2,5 Rвн=90	Колодка + ролик	30	2,5	90
Комплект для гибки труб 30х4 Rвн=110	Колодка + ролик	30	4	110
Комплект для гибки труб 32х1,5 Rвн=160	Колодка + ролик	32	1,5	160
Комплект для гибки труб 32х2,5 Rвн=100	Колодка + ролик	32	2,5	100
Комплект для гибки труб 32х3 Rвн=84	Колодка + ролик	32	3	84
Комплект для гибки труб 32х3 Rвн=96	Колодка + ролик	32	3	96
Комплект для гибки труб 32х3 Rвн=134	Колодка + ролик	32	3	134
Комплект для гибки труб 32х3 Rвн=210	Колодка + ролик	32	3	210
Комплект для гибки труб 32х3,2 Rвн=170	Колодка + ролик	32	3,2	170
Комплект для гибки труб 32х3,5 Rвн=134	Колодка + ролик	32	3,5	134
Комплект для гибки труб 32х5 Rвн=75	Колодка + ролик	32	5	75
Комплект для гибки труб 33х2,8 Rвн=220	Колодка + ролик	33	2,8	220
Комплект для гибки труб 33,7х3 Rвн=183,2	Колодка + ролик	33,7	3	183,2
Комплект для гибки труб 35х2,5 Rвн=180	Колодка + ролик	35	2,5	180
Комплект для гибки труб 35х4 Rвн=130	Колодка + ролик	35	4	130
Комплект для гибки труб 38х2,5 Rвн=152	Колодка + ролик	38	2,5	152
Комплект для гибки труб 38х3 Rвн=92	Колодка + ролик	38	3	92
Комплект для гибки труб 38х3 Rвн=100	Колодка + ролик	38	3	100
Комплект для гибки труб 38х4 Rвн=136	Колодка + ролик	38	4	136
Комплект для гибки труб 38х5 Rвн=106	Колодка + ролик	38	5	106
Комплект для гибки труб 38х5 Rвн=156	Колодка + ролик	38	5	156
Комплект для гибки труб 40х2,5 Rвн=160	Колодка + ролик	40	2,5	160
Комплект для гибки труб 42х4 Rвн=120	Колодка + ролик	42	4	120
Комплект для гибки труб 42х4 Rвн=170	Колодка + ролик	42	4	170
Комплект для гибки труб 42х3,5 Rвн=101	Колодка + ролик	42	3,5	101
Комплект для гибки труб 42х3 Rвн=200	Колодка + ролик	42	3	200
Комплект для гибки труб 45х5 Rвн=120	Колодка + ролик	45	5	120
Комплект для гибки труб 48х2,5 Rвн=202	Колодка + ролик	48	2,5	202
Комплект для гибки труб 48х3,5 Rвн=228	Колодка + ролик	48	3,5	228
Комплект для гибки труб 48х4 Rвн=145	Колодка + ролик	48	4	145
Комплект для гибки труб 50х2,5 Rвн=200	Колодка + ролик	50	2	200
Комплект для гибки труб 50х5 Rвн=160	Колодка + ролик	50	5	160
Комплект для гибки труб 51х3 Rвн=210	Колодка + ролик	51	3	210
Комплект для гибки труб 57х3,5 Rвн=218	Колодка + ролик	57	3,5	218
Комплект для гибки труб 57х4 Rг=200	Колодка + ролик	57	4	200
Гибочный комплект Ø20, Rг=63	Колодка + ролик	20	пруток	63
Гибочный комплект Ø20, Rг=60	Колодка + ролик	20	пруток	60
Гибочный комплект Ø28, Rг=50	Колодка + ролик	28	пруток	50
Гибочный комплект Ø32, Rг=73	Колодка + ролик	32	пруток	73

Предлагаемая дополнительная оснастка для гибки квадратных и прямоугольных труб не входящая в комплектацию станка

Наименование	Состав комплекта	Размер стенок рубы, мм.	Толщина стенки, мм.	Внутренний радиус гиба.,мм
Комплект для гибки труб 15х15х1,5 Rвн=60	Колодка + ролик	15х15	1,5	60
Комплект для гибки труб 15х15х2,0 Rвн=60	Колодка + ролик	15х15	2,0	60
Комплект для гибки труб 20х20х1,5 Rвн=80	Колодка + ролик	20х20	1,5	80
Комплект для гибки труб 20х20х2,0 Rвн=80	Колодка + ролик	20х20	2,0	80
Комплект для гибки труб 20х20х1,5 Rвн=120	Колодка + ролик	20х20	1,5	120
Комплект для гибки труб 20х20х1,5 Rвн=160	Колодка + ролик	20х20	1,5	160
Комплект для гибки труб 25х25х1,5 Rвн=125	Колодка + ролик	25х25	1,5	125
Комплект для гибки труб 25х25х3,0 Rвн=125	Колодка + ролик	25х25	3,0	125
Комплект для гибки труб 25х25х3,0 Rвн=160	Колодка + ролик	25х25	3,0	160
Комплект для гибки труб 30х30х2,0 Rвн=150	Колодка + ролик	30х30	2,0	150
Комплект для гибки труб 40х20х1,5 Rвн=80	Колодка + ролик	40х20	1,5	80
Комплект для гибки труб 40х20х2,0 Rвн=80	Колодка + ролик	40х20	2,0	80
Комплект для гибки труб 40х20х1,5 Rвн=145	Колодка + ролик	40х20	1.5	145
Комплект для гибки труб 40х20х1,5 Rвн=220	Колодка + ролик	40х20	1,5	220
Комплект для гибки труб 40х25х2,0 Rвн=125	Колодка + ролик	40х25	2,0	125
Комплект для гибки труб 40х40х2,5 Rвн=160	Колодка + ролик	40х40	2,5	160
Комплект для гибки труб 50х25х1,5 Rвн=200	Колодка + ролик	50х25	1,5	200
