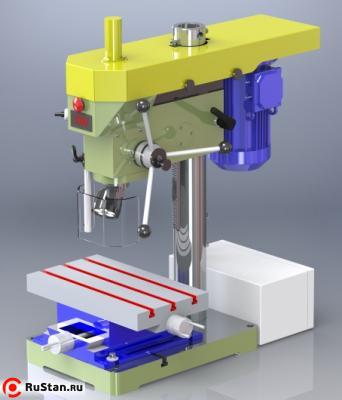

Настольный сверлильно-фрезерный станок НСФ-1
Код товара:
50106
Нет в наличии
277 500 руб.
с НДС - на 29.12.2024 г.
| Модель: |  |
НСФ-1 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Настольный сверлильно-фрезерный станок НСФ-1 предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов в условиях мелкосерийного и серийного производства.
Станок предназначен для выполнения сверлильно-фрезерных работ и нарезания резьбы. Стол имеет фиксацию по всем направлениям.
На станке установлен частотный преобразователь, который позволяет плавно регулировать обороты шпинделя в широком диапазона. Передача крутящего момента от электродвигателя к шпинделю станка осуществляется ременной передачей. На станке установлен информационный дисплей для отображения фактической чистоты вращения шпинделя.
Технические характеристики НСФ-1 |
|
|---|---|
| Характеристика | Значение |
| Класс точности станка по ГОСТ 8-82 | Н |
| Размеры рабочей поверхности стола, мм | 425x240 |
| Внутренний конус шпинделя | Морзе 3 АТ6 ГОСТ 25557-2016 |
| Рабочее и установочное (ручное) перемещение, мм | |
| Продольное (стол) | 225 |
| Поперечное (стол) | 150 |
| Вертикальное (шпиндельная головка) | 395 |
| Ход пиноли | 85 |
| Расстояние от торца шпинделя до рабочей поверхности крестового стола, мм | 75…390 |
| Расстояние от торца шпинделя до рабочей поверхности стола основания, мм | 145…540 |
| Расстояние от оси колонны до оси шпиндельной головки, мм | 255 |
| Диапазон частот вращения шпинделя, мин | 150…3000 |
| Наибольший диаметр сверления, мм | 23 |
| Наибольший диаметр фрезы, мм | 76 |
| Ток питающей сети | |
| Род тока | Переменный трёхфазный |
| Частота, Гц | 50 |
| Напряжение, В | 380 |
| Мощность электродвигателя, кВт | 1,5 |
| Номинальная чистота вращения | 1400 |
| Габаритные размеры | |
| ДхШхВ, мм | 620х885х840 |
| Масса НСФ-1 , кг | 215 |
