Настольный сверлильно-фрезерный станок Metal Master MMD-30LV
314 248 руб.
с НДС - на 29.12.2024 г.
| Модель: |  |
MMD-30LV |
| Артикул: | |
00000017618 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Настольный сверлильно-фрезерный станок Metal Master MMD-30LV представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
Конструкция станка METAL MASTER MMD - 30LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

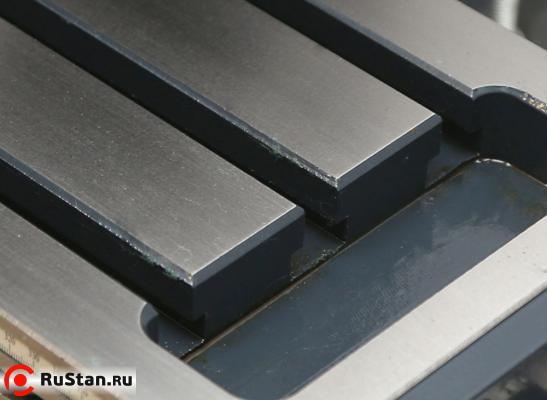

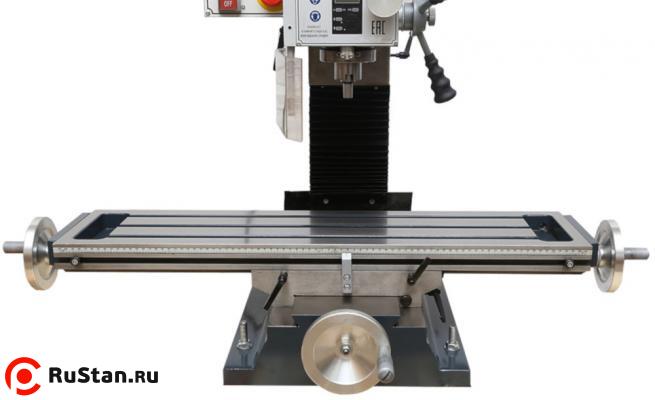

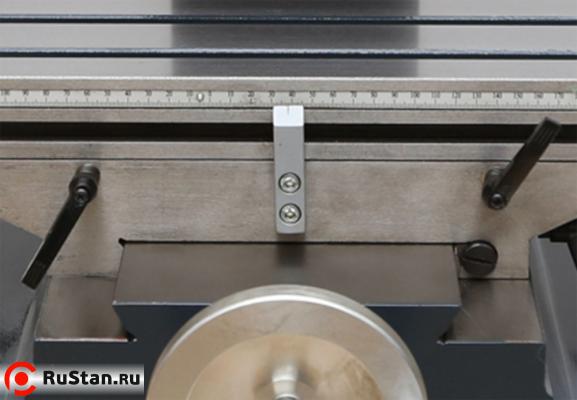

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Особенности Metal Master MMD-30LV
- Мощный двигатель, рассчитанный на непрерывную работу

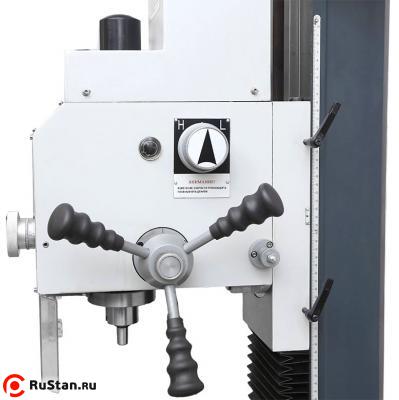

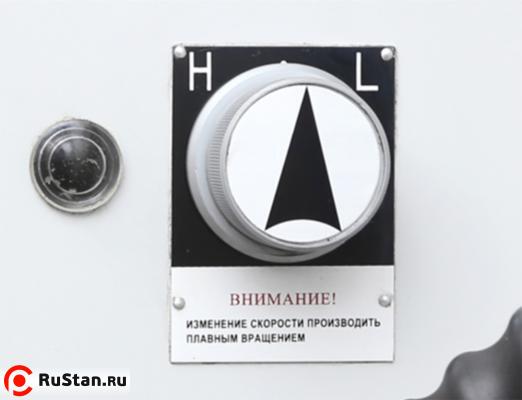

- Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка

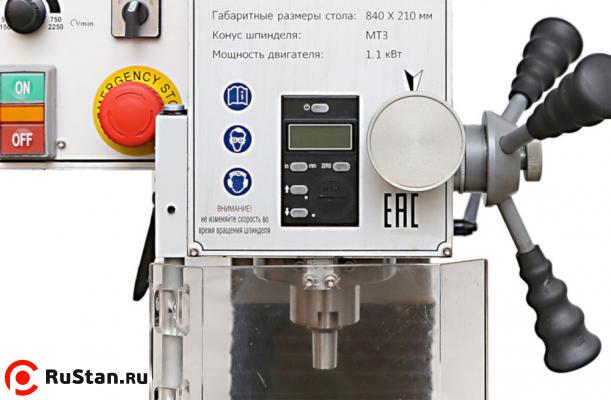

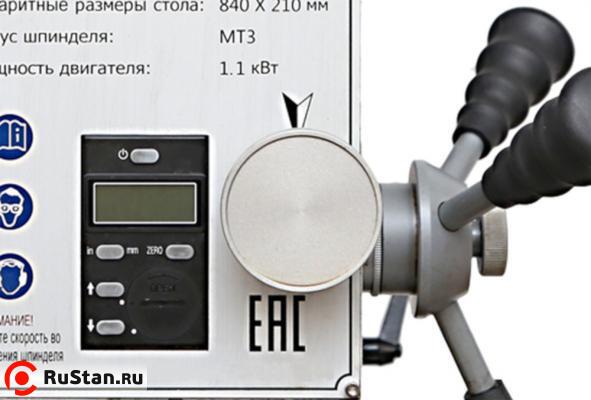

- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
- Большой прецизионный крестовый стол

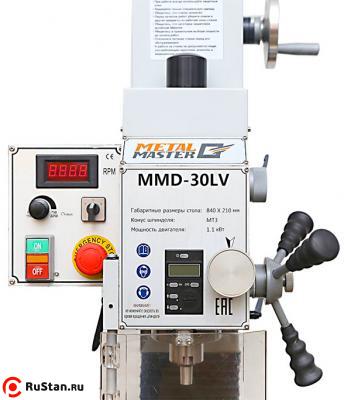

- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки

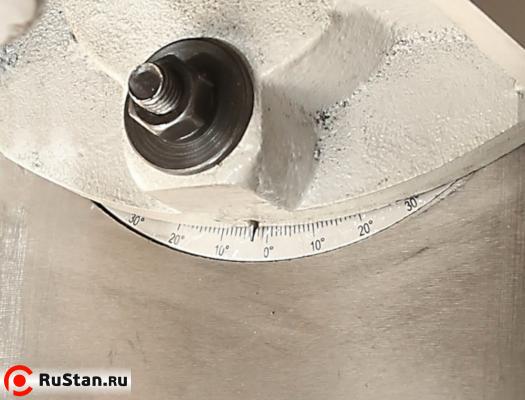

- Наклон фрезерной головки ± 90°

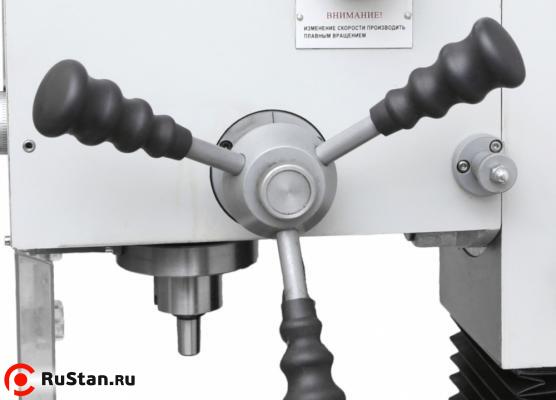

- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления
Технические характеристики MMD-30LV |
|
|---|---|
| Характеристика | Значение |
| Двигатель | 1,1 кВт 220 В |
| Макс.диаметр рассверливания в стали, мм | 32 |
| Макс. размер торцевой фрезы, мм | 76 |
| Макс. размер концевой фрезы, мм | 20 |
| Ход пиноли, мм | 50 |
| Конус шпинделя | MT3 or R8 |
| Расстояние от оси шпинделя до колонны, мм | 180 |
| Расстояние от оси шпинделя до стола, мм | 470 |
| Наклон фрезерной головки | ± 90° |
| Кол-во скоростей | 2 |
| Скорости шпинделя, об/мин | 50-2250 |
| Длина стола | 840 |
| Ширина стола, мм | 210 |
| Ход оси Х, мм | 580 |
| Ход оси Y, мм | 205 |
| Габаритные размеры упаковки (ДхШхВ) | 850х890х1120 |
| Вес MMD-30LV нетто/брутто, кг | 230/270 |
Стандартная комплектация Metal Master MMD-30LV
- Комплект инструмента для обслуживания
- Станок в сборке
- Инструкция
