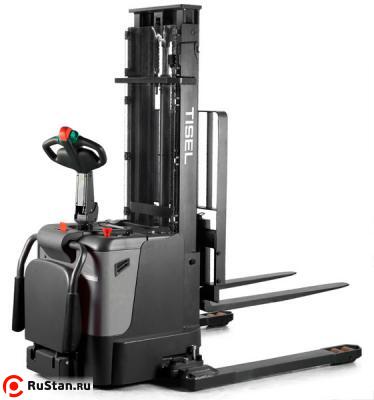

Самоходный штабелер TISEL ES15SL FTX500
| Модель: |  |
ES15SL FTX500 |
| Производитель: |  |
TISEL |
Самоходный штабелер ES15SL FTX500 является одним из высокопроизводительных видов транспортировочной техники. Самоходный штабелёр TISEL ES15SL FTX500 имеет грузоподъемность 1500 кг и высоту подъема 5000 мм. Емкость аккумуляторной батареи данной модели 350 Ампер.
Система TISEL DRIVE AC® — 24-х вольтная высокочастотная электрическая система управление тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Создана на основе современных технологий AC (технология переменного тока): новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения. Способная поддерживать тяговые аккумуляторные батареи емкостью до 350 AH. TISEL POWER MAST® — система, применяемая в самоходных штабелерах TISEL TECHNICS нового поколения. Модернизированные сверхпрочные двух и трех-секционные мачты с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания и раскачивания мачты за счет значительного повышения жесткости и прочности конструкции, а так увеличенный запас грузоподъёмности на максимальной высоте TISEL SafetyRide – активная система безопасности оператора: откидная платформа для оператора с системой боковой поддержки. Соответствует европейским стандартам EN1726-1 и EN1175-1
Автоматическое отключение двигателя подъема, при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы. Эргономическая, удобная для оператора ручка управления оснащена клавишами передвижения, подъема и спуска вил, клавишей аварийного торможения и клаксоном. Автоматическое снижении скорости при подъеме вил свыше 30 см.
Комплектация:
- Широко обзорная панорамная мачта
- Мачты со свободным ходом вил
- Откидная платформа для оператора
- Боковая поддержка оператора
- Регулируемые скорость движения штабелера и скорость подъема вил
- Электромагнитный тормоз
- Клавиша аварийного отключения
- Полиуретановые немаркие колеса и ролики
- Индикатор заряда батареи
- Эргономическая ручка управления
- Защита боковых колес и электродвигателя
- Стационарное зарядное устройство
- АКБ 24V/350 А/h
Технические характеристики ES15SL FTX500 |
|
|---|---|
| Характеристика | Значение |
| Привод | Электрический |
| Управление | Ведомый оператором |
| Номинальная грузоподъемность, кг | 1500 |
| Центр нагрузки, мм | 600 |
| Расстояние от оси до спинки вил, мм | 722 |
| Колесная база, мм | 1526 |
| Нагрузка на переднюю/заднюю ось с грузом, кг | 1398/1716 |
| Нагрузка на переднюю/заднюю ось без груза, кг | 1008/606 |
| Тип шин | Полиуретан (PU) |
| Размер передних (ведущих) шин | Ø 230х75 |
| Размер задних шин | Ø 80х70 |
| Опорные колеса | Ø 124х60 |
| Кол-во колес спереди/сзади (х = ведущие) | 1x + 1/4 |
| Колея передних колес, мм | 766 |
| Колея задних колес, мм | 1089-1389 |
| Высота сложенной мачты (min), мм | 2220 |
| Свободный ход вид, мм | 1660 |
| Высота подъема, мм | 5000 |
| Высота выдвинутой мачты (max), мм | 5520 |
| Высота ручки управления min/max, мм | 945/1370 |
| Высота опущенных вил, мм | 50 |
| Общая длина, мм | 2140 |
| Длина до спинки каретки вил, мм | 990 |
| Общая ширина, мм | 1000 |
| Размеры вил, мм | 60/180/1150 |
| Ширина каретки вил, мм | 650 |
| Внешняя ширина между вил, мм | 200-720 |
| Клиренс по центру колесной базы, мм | 25 |
| Ширина рабочего прохода с поддоном 1000х1200 поперек вил, мм | 2580 |
| Ширина рабочего прохода с поддоном 800х1200 вдоль вил, мм | 2542 |
| Радиус разворота, мм | 1718 |
| Скорость движения (с грузом/ без груза), км/ч | 6.0/6.0 |
| Скорость подъема (с грузом/ без груза), м/с | 0.14/0.21 |
| Скорость спуска вил (с грузом/ без груза), м/с | 0.196/0.178 |
| Макс преодолеваемый уклон (с грузом/без груза), % | 6/12 |
| Время ускорения (с грузом/без груза) на 10 м | 7.6/6.5 |
| Рабочий тормоз | Электромагнитный |
| Мощность двигателя движения S2 60 мин, кВт | 1.3 |
| Мощность двигателя подъема S3 10%, кВт | 3.0 |
| Класс аккумуляторной батареи | 3PZS |
| Напряжение/Номинальная емкость батареи, K5, В/Ач | 24/350 |
| Вес АКБ, кг | 288 |
| Энергопотребление, цикл VDI, кВт/ч | 2.36 |
| Тип управления двигателем | AC Speed Control |
| Уровень шума на уровне головы оператора EN 12053, А | 69 |
| Габариты (ДхШхВ), мм | 2140x1000x2220 |
| Масса ES15SL FTX500 (включая АКБ), кг | 1702 |
